在我們忙于工作、應酬的時候，當我們外出游玩放松身心的時候，如何保證家庭安全？怎樣才能保護自己的財產沒有損失？如何才能在自己的財產和家庭安全受到威脅的時候于第一時間收到通知？讓我們一起動手制作一款簡單基于Arduino控制器、Arduino GSM模塊與FSR402壓力傳感器的家庭安全保護器，解決后顧之憂，使我們能夠集中精力工作，全身心的游玩。


    首先，讓我們了解一下背景知識。

智能家居

    智能家居是以住宅為平臺，利用綜合布線技術、網絡通信技術、安全防范技術、自動控制技術、音視頻技術等將家居生活有關的設施集成，構建高效的住宅設施與家庭日程事務的管理系統，提升家居安全性、便利性、舒適性、藝術性，并實現環保節能的居住環境。

GSM

    GSM(Global System For Mobile Communications)，是由歐洲電信標準組織ETSI制訂的一個數字移動通信標準，是當前應用最為廣泛的移動電話標準。

    下面讓我們了解一下所用主要器件的知識。

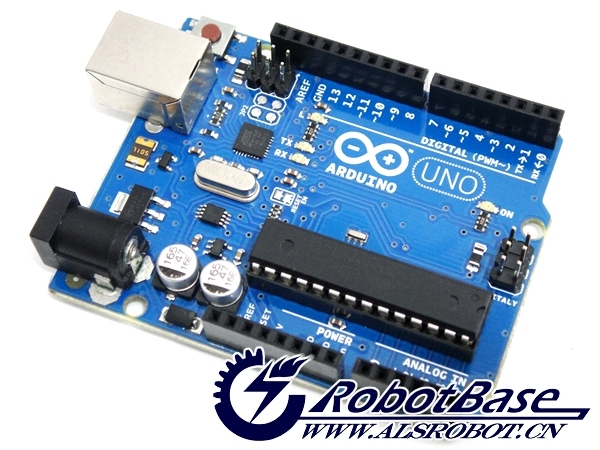

Arduino控制器

    Arduino控制器是一個開源的單板機，采用了基于開放源代碼的軟硬件平臺，構建于開放源代碼simple I/O 接口版，并且具有使用類似Java、C語言的Processing/Wiring開發環境。

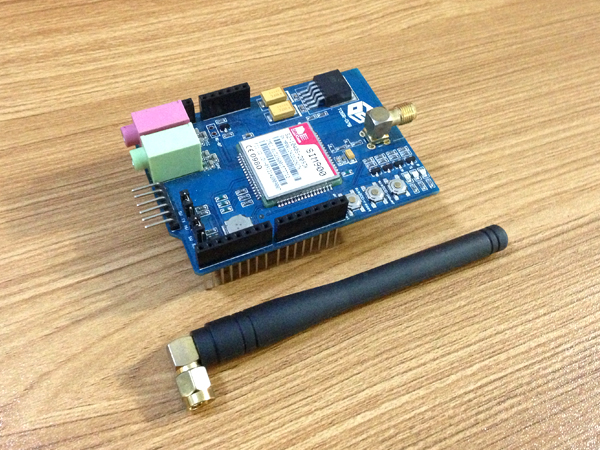

Arduino GSM模塊

    Arduino GSM模塊使用SIM900作為主芯片，為Arduino控制器提供GSM/GPRS功能擴展，使其可以進行短信息收發、GPRS數據連接通訊等功能。

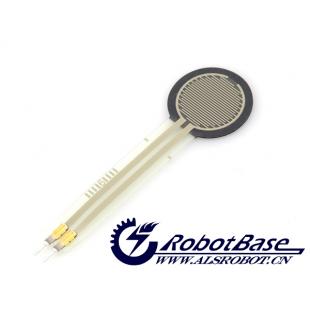

FSR402壓力感測電阻

    FSR402壓力傳感器是Interlink Electronics公司生產的一款重量輕、體積小、感測精度高、超薄型電阻式壓力傳感器。這款壓力傳感器是將施加在傳感器薄膜區域的壓力轉換成電阻值的變化，從而獲得壓力信息，壓力越大，電阻越低。

    除了上面那些主要的器件模塊之外，我們還需要一塊面包板，幾根面包板連接線，一個9V1A的適配器（因?yàn)?span style="color: #ff0000">GSM模塊需要的電流較大，USB數據線無法提供），一個大于等于10K的電阻（限流，保護FSR402壓力感測電阻），還有一張SIM卡。

    將SIM卡插入到GSM模塊的卡槽內，這樣模塊就具有了手機基本的功能：收發短信及接打電話，然后將模塊安插到Arduino控制器上，這樣就完成了一款Arduino手機，雖然這款手機沒有屏幕、鍵盤、聲筒及話筒，但是它卻可以控制其他的外圍設備，如繼電器、傳感器、LED等。當然了，也可以反過來用，Arduino控制器通過外圍傳感器采集數據，然后通過GSM模塊發送出去，我們就是利用的這一方法。通過FSR402壓力傳感器采集信息，發生變化時，就會通過GSM模塊向預設的手機發送一條安全報警提示短信。

    將下面的源程序下載到Arduino控制器當中（用到的函數庫可以在GSM模塊的網頁中下載），然后就可以開始我們的實驗了。

#include "SIM900.h"
#include <SoftwareSerial.h>
#include "sms.h"

SMSGSM sms;

int numdata,val;
boolean started = false;
int analogpin = 0;

void setup()
{
  Serial.begin(9600);
  Serial.println("GSM Shield testing.");

  if (gsm.begin(2400))
  {
    Serial.println("\nstatus=READY");
    started = true;
  }
  else
    Serial.println("\nstatus=IDLE");
};

void loop()
{
  val = analogRead(analogpin);
  Serial.println(val);
  delay(100);

  if(val <= 500)
    sms.SendSMS("13504678416",
                "There is someone in your house!Please be attention.");
}

     施加在壓力傳感器上的電壓會隨著其阻值的變化而變化，壓力越大，阻值越小，其分擔的電壓值也就越小，我們在程序中設置一個臨界值，當達到這個數值的時候，就表示傳感器被觸動了，從而向Arduino控制器發送一個信號，然后控制器通過串口命令GSM模塊向目標手機發送一條提示短信。

    我們可以把這個壓力傳感器放在門口的墊子下，出門后打開開關，當有人進入屋子時，Arduiono控制器就會通過GSM發短信告訴我們。或者，我們也可以把它放在窗戶框內側，當窗戶被打開時，我們也會收到報警短信。

    保護家庭安全，刻不容緩！想必大家對于這個家庭安全保護器都很感興趣吧？如果是，那就趕快動手做一個吧！既可以達到保護家庭安全的目的，又可以提高動手能力，何樂而不為呢！
