產品介紹：

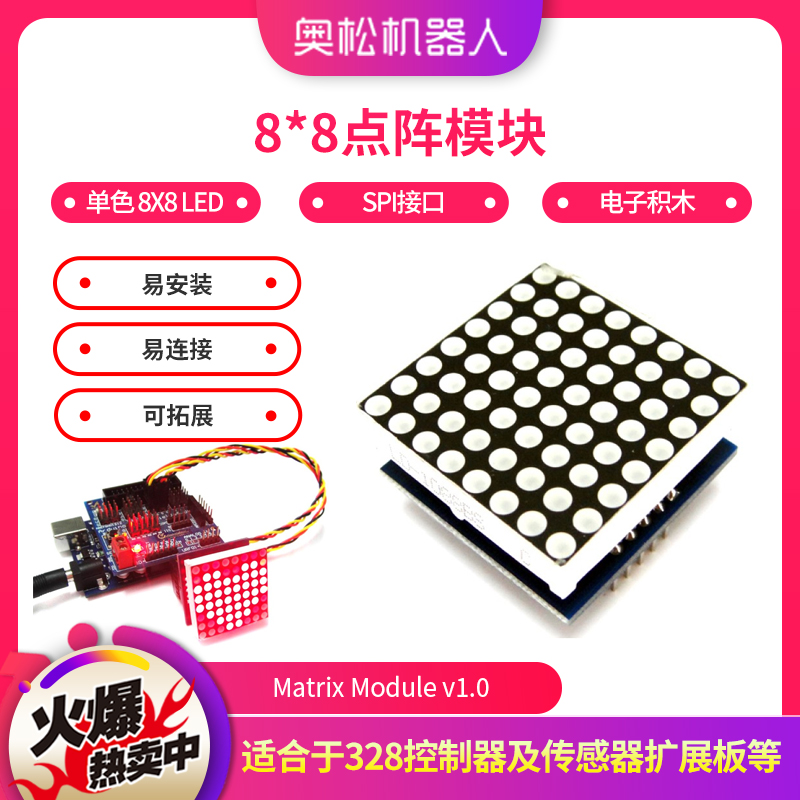

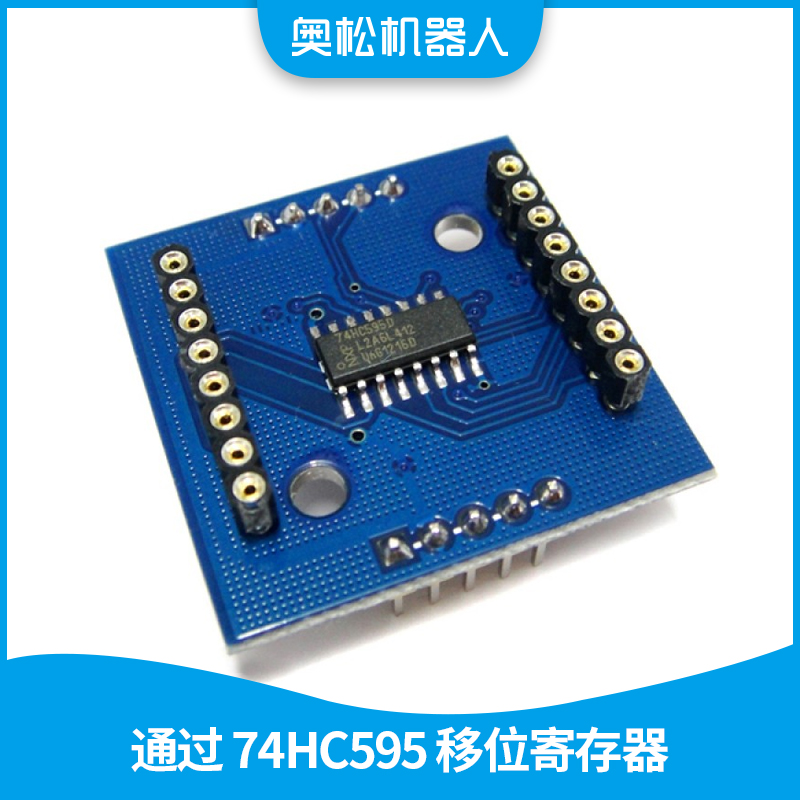

奧松機器人新推出的8X8 LED Matrix Module v1.0點陣模塊是哈爾濱奧松機器人科技有限公司研發的一款易安裝、易連接、可拓展的8X8點陣模塊。此模塊采用高速的74HC595 串并轉換芯片。SPI接口，僅需要3根信號線即可驅動多塊8x8點陣屏，大限度的節省您寶貴的控制器I/O資源。行列信號全部傳輸完畢后再更新顯示，顯 示亮麗，可靠性高。適合于328控制器及傳感器擴展板等,也適用于其他控制器和擴展板。

產品參數：

• 產品名稱：8*8點陣模塊
• 產品貨號：RB-05L009
• 工作電壓：DC5V
• 產品類型：顯示輸出
• 制作工藝：FR4雙面噴錫
• 固定孔尺寸：3.2mm
• 對角固定孔間距：22.67mm
• 固定孔距板邊緣：7.93mm

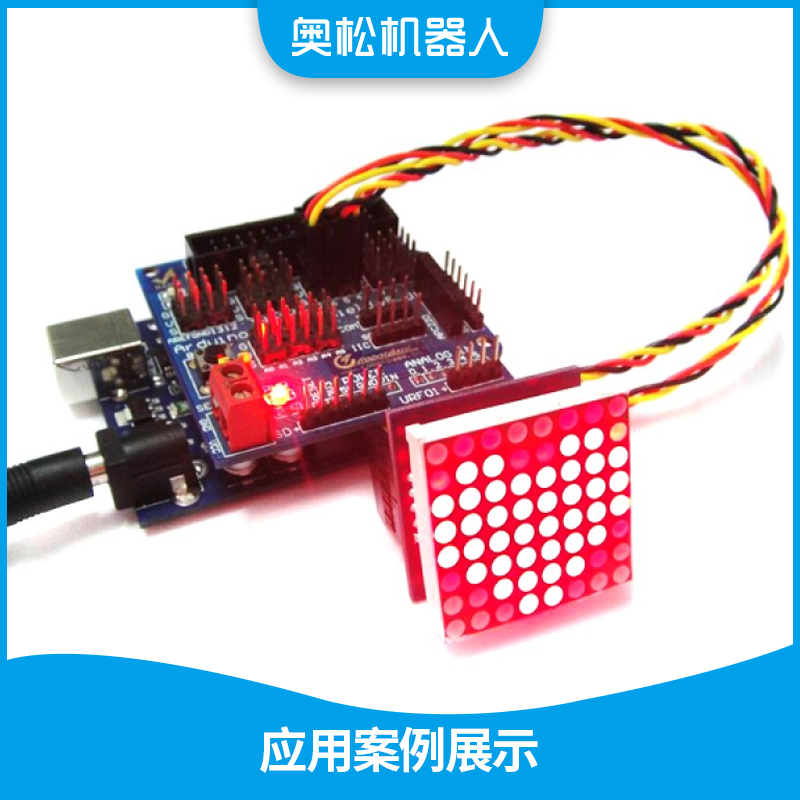

• 人性化設計：可級聯應用顯示
• 工作溫度：10℃-30℃
• 重量：12g
• 產品尺寸：32mm x 32mm x 23mm
• 發貨清單：8 x 8點陣模塊* 1
• 包裝方式：靜電袋密封
• 選配配件：3PIN傳感器連接線、328控制器、傳感器擴展板等

相關資料：

8X8 LED Matrix Module點陣模塊用戶手冊v2.0.pdf
