產品介紹：

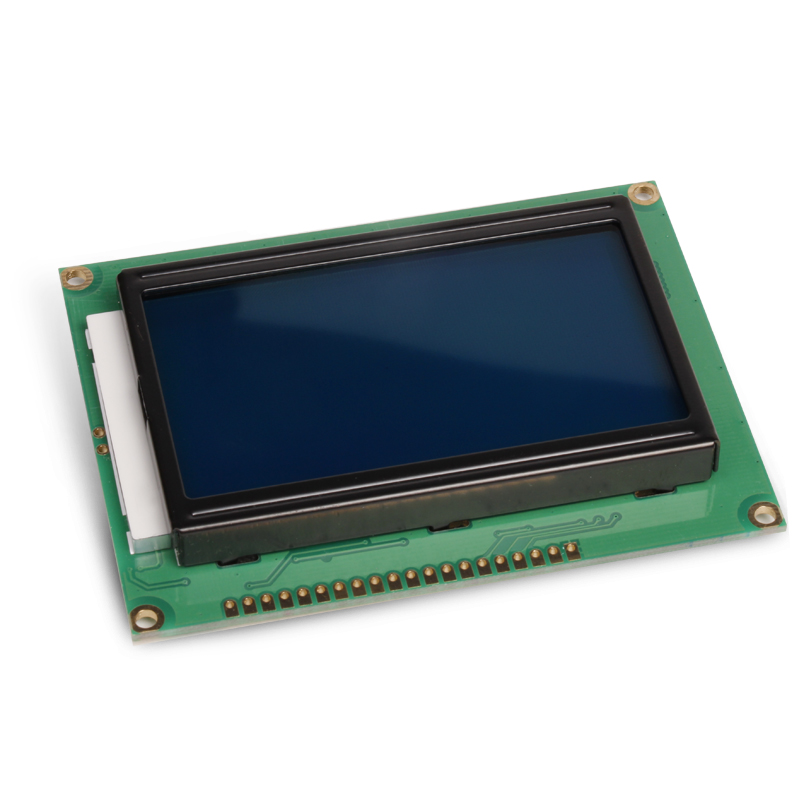

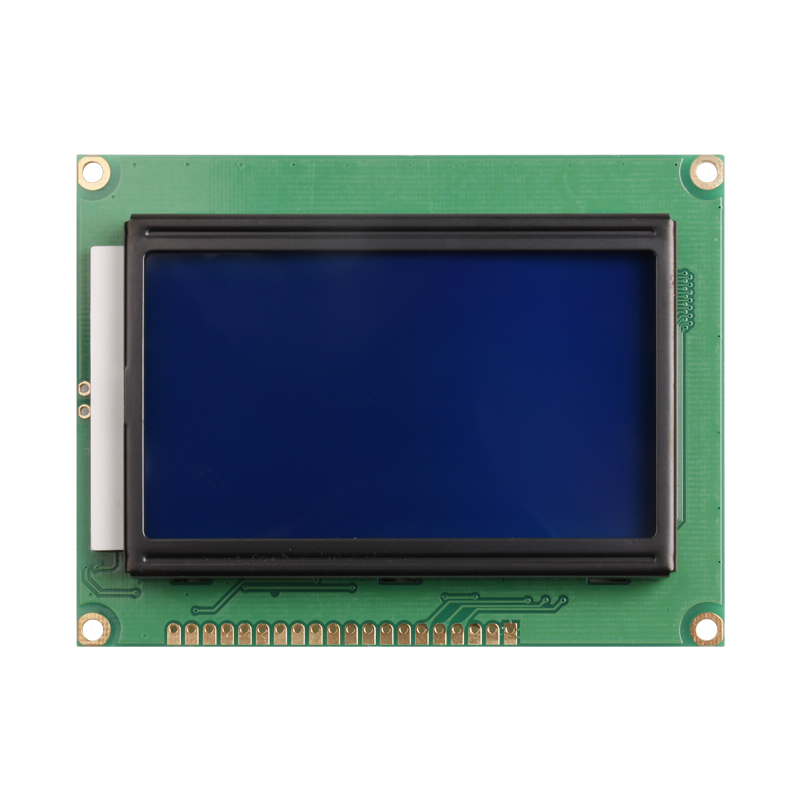

12864漢字圖形點陣液晶顯示模塊，可顯示漢字及圖形，內置8192個中文漢字（16X16點陣）、128個字符（8X16點陣）及64X256點陣顯示RAM（GDRAM）。

產品參數：

• 電源：VDD 3.3V~+5V(內置升壓電路，無需負壓)。
• 控制器：ST7920或ST7921。
• 顯示內容：128列×64行。
• 顯示顏色：藍白。
• 顯示角度：6：00鐘直視。
• LCD類型：STN。
• 與MCU接口：8位或4位并行/3位串行。
• 配置LED背光。
• 多種軟件功能：光標顯示、畫面移位、自定義字符、睡眠模式等。
• 93×70×12.5mm視域尺寸：73×39mm
• 邏輯工作電壓(VDD)：4.5～5.5V
• 電源地(GND)：0V
• 工作溫度：-20℃～70℃
• 存儲溫度：-30℃～80℃
