產品介紹：

本產品是一套具性價比的伺服電機控制器?？梢钥刂贫噙_32個伺服電機協調動作，具有位置控制以及速度控制，既可以用PC機做上位機通過軟件控制，也可以添加其他模塊脫機工作。 通過PC機操作上位機軟件給控制器傳遞控制指令信號，即可實現多路伺服電機單獨控制或同時控制。也可以用帶串口的微處理器作為上位機組合使用，控制指令精 簡，控制轉角精度高，波特率可以實時更改，體積小，重量輕，其可作為類人型機器人、仿生機器人、多自由度機械手的主控制器。 隨著中國機械產業的不斷進步，各高校相繼開設機械類創新課程和比賽，學生可將其應用在各類機械創新作品中，優化控制系統參加比賽。

32路伺服電機控制器優勢：

1.本產品采用高性能、低功耗的 8 位AVR? 微處理器，指令執行時間為單個時鐘周期，速度快，控制精度高、I/O口驅動能力更強，優于AT51、STC51系列單片機；
2.抗干擾PCB布局，雙面貼片設計，使控制器體積大大縮小，減輕了機器人整體重量；
3.USB取電設計，方便調試，可直接接插筆記本電腦或臺式電腦USB接口；
4.四種常用波特率可通過撥碼開關選擇，避免了跳線帽松動丟失，造成通訊異常的情況，大跨度波特率數值，使上位機選擇上更加寬廣，可選用51、AVR、PIC、DSP等單片機或者Basic Stamp、Arduino做上位機，諸多優點，顯而易見.........

產品參數：

• 1.控制部分端子供電范圍：+7V—+12V。
• 2.控制部分DC插頭供電范圍：USB取電或DC直流5V電源。
• 3.伺服電機端子供電范圍：＋4－＋6V。
• 4.控制通道：32路。
• 5.通訊輸入：RS232（串口）或TTL。
• 6.伺服電機驅動分辨率：大約1us , 約0.09度。
• 7.波特率設置：2400 9600 38.4k 115.2k 可以轉換。
• 8.支持的伺服電機： Futaba or Hitec 以及國產品牌如輝盛等。

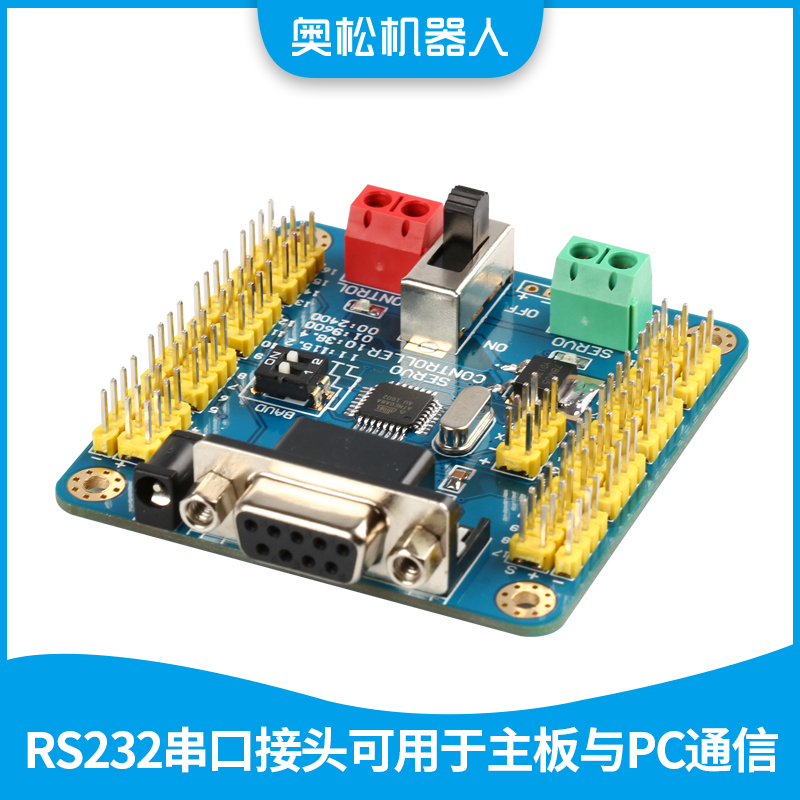

• 9.PC接口： DB9F。

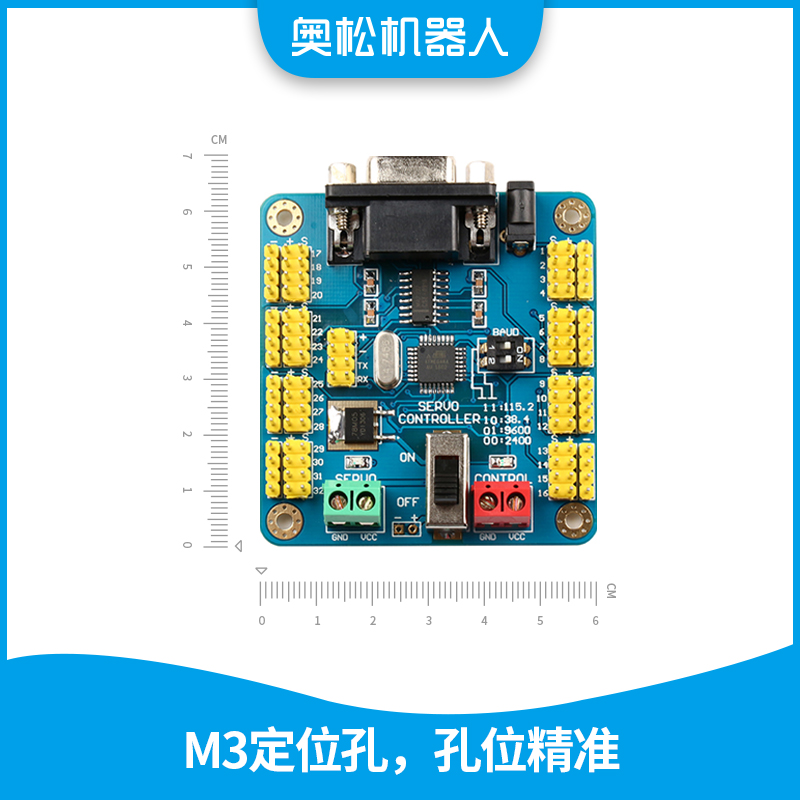

• 10.尺寸:65mm×60mm×1.5mm。
• 11.控制方式：串口接受命令方式。（附送上位機軟件控制或帶串口的微處理器）
• 12.其他：提供外擴上位機系統供電接口。

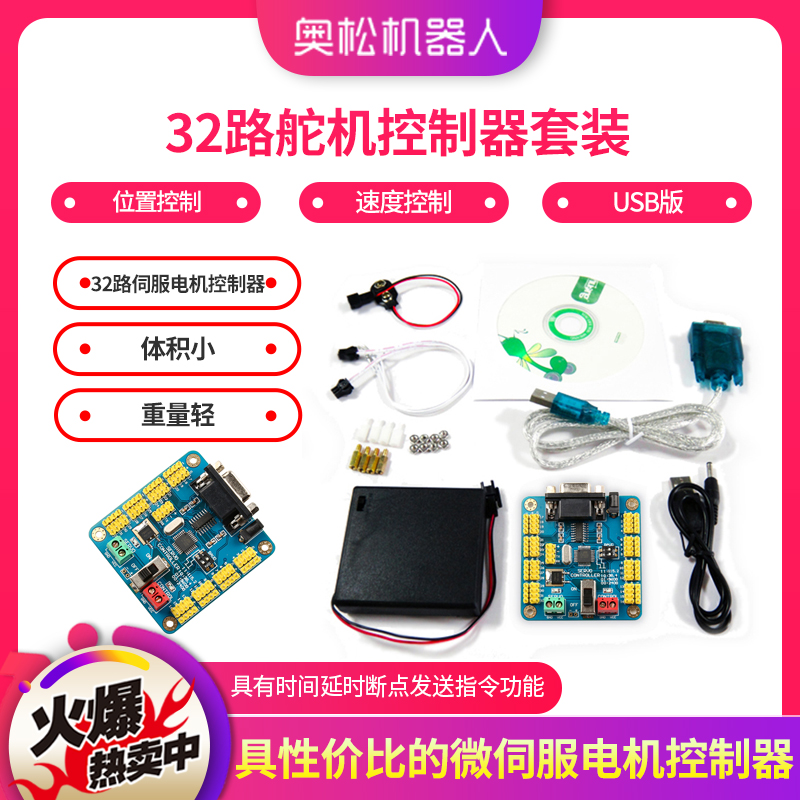

產品組件：

• 1、32路伺服電機控制器主板一塊
• 2、資料關盤一張（上位機控制軟件和產品說明書）
• 3、USB取電線一條
• 4、5號四節/4位電池盒一個
• 5、9V電池扣接線一條
• 6、端子接線二條
• 7、RS232串口通訊線一條
• 8、銅螺柱四顆
• 9、尼龍螺柱四顆

中文版控制調試軟件：

免費提供上位機控制軟件，我們會不定期為客戶免費更新，09版軟件功能與界面更加人性化，不但包括08版軟件的所有功能，而且增加了以下功能：
1、速度控制設定功能：可以調試出任意速度，多路電機不同速度運行穩定，實時性好，加速減速任意設。
2、循環控制功能：讓您不必費心點擊鼠標啦，反復調試更加易用，可作為小型工業機械手主控板，功能循環執行，提供作業效率。
3、指令保存功能：可以將您調試好的指令集保存，自動生成指令文檔，日期時間準確，例如robotcode20090107_1550，您也可以個性化自命名，避免讀取指令文檔錯誤或者重新編輯。
4、指令讀取功能：只要輕松點擊“打開指令”按鍵，會進入指令集文檔，選擇您要讀取的以往指令文檔，恢復當前功能設置。
5、控制動作完成時間功能：只要發送指令時間大于動作完成時間，您就可以任意設置動作的完成時間，軟件備有自動調整功能，可將電機轉動平滑過渡，避免了機器人定格控制缺陷。
6、串口調試助手：09版軟件集成了常用的串口調試助手軟件，不必再因打開其他調試軟件浪費時間了，“發送”、“清除”輕松點擊更加易用。
7、藍牙識別功能：09版軟件中集成藍牙識別驅動軟件，可以添加藍牙模塊，實現無線遠程控制。
