通知

產品介紹：

通知： 哈爾濱奧松機器人科技有限公司為sparkfun官方中國區域代理，此款產品由于數量有限，拍下時請咨詢客服是否有庫存。 2013年哈爾濱奧松機器人科技有限公司正式成為美國電子開源硬件巨頭公司Sparkfun中國區域代理商。Big Easy Driver步進電機驅動器為全新Sparkfun原裝進口產品，此款步進電機驅動板基于A4988步進電機專用驅動芯片，可以驅動高達每相2A的雙極步進電機，它是一個斬波細分驅動器，默認為16微步模式，可以實現35V的峰值電壓并且板載5V/3.3V可調節選擇端。

產品參數：

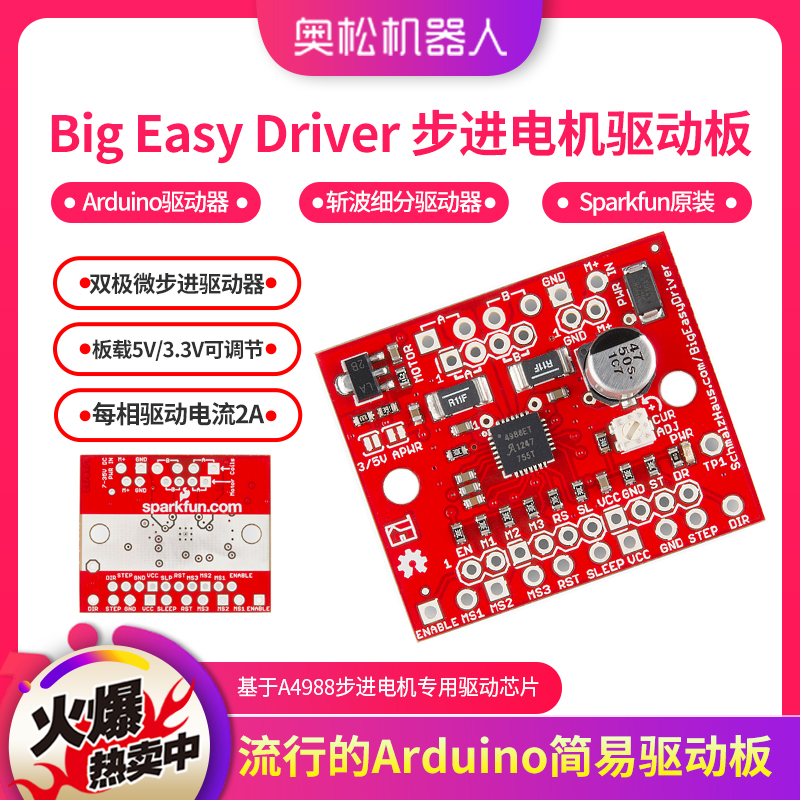

• 1、產品名稱：Big Easy Driver步進電機驅動板
• 2、產品貨號：RB-01C059
• 3、雙極微步進驅動器
• 4、每相驅動電流2A
• 5、驅動電壓35V
• 6、板載5V/3.3V可調節

Description:

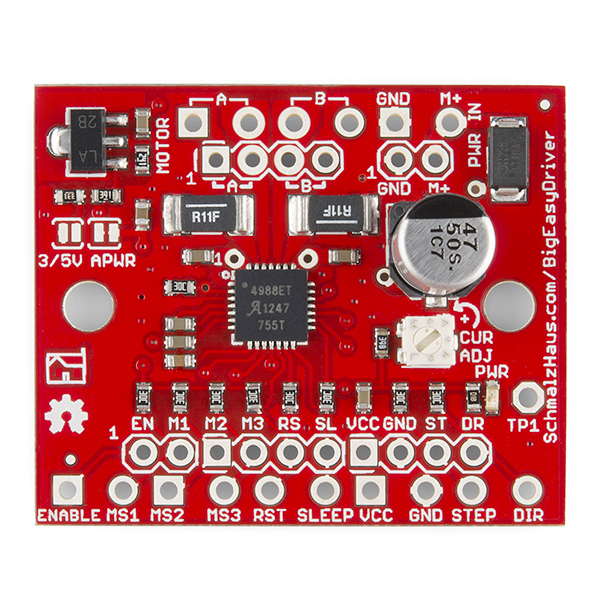

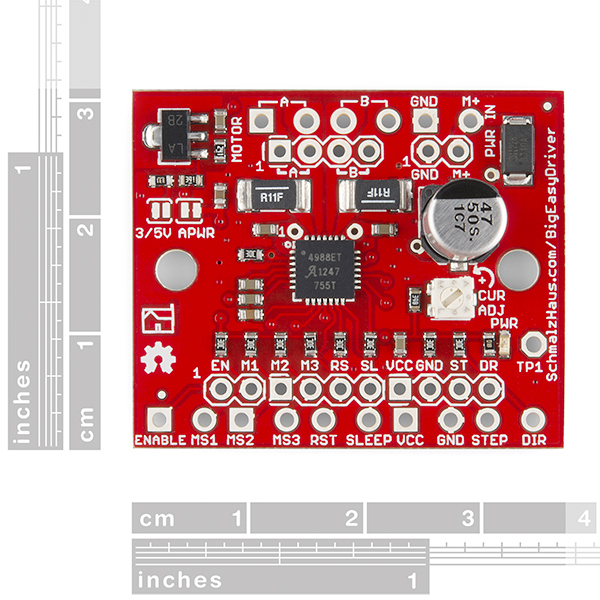

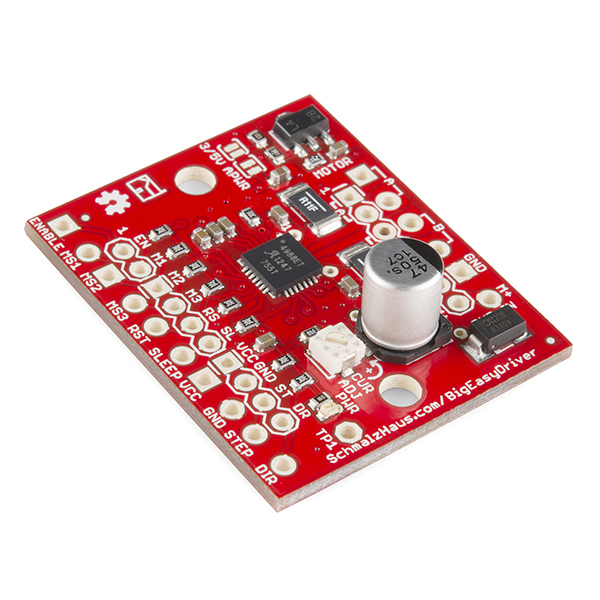

• The Big Easy Driver, designed by Brian Schmalz , is a stepper motor driver board for bi-polar stepper motors up to 2A/phase. It is based on the Allegro A4988 stepper driver chip. It's the next version of the popular Easy Driver board.
• Each BigEasyDriver can drive up to about 2A per phase of a bi-polar stepper motor. It is a chopper microstepping driver which defaults to 16 step microstepping mode. It can take a maximum motor drive voltage of around 35V, and includes on-board 5V/3.3V regulation, so only one supply is necessary. Although this board should be able to run most systems without active cooling, a heatsink is recommended for loads approaching 2A/phase. You can find the recommended heatsink in the related items below.

Features:

• Bi-polar Microstepping Driver
• 2A/Phase Max
• Max Motor Drive Voltage: 35V
• On-board 5V/3.3V Regulation

Documents：

• Schematic
• http://dlnmh9ip6v2uc.cloudfront.net/datasheets/Robotics/BigEasyDriver.pdf
• Datasheet (A4988)
• http://dlnmh9ip6v2uc.cloudfront.net/datasheets/Robotics/A4988-Datasheet.pdf
• Design Site
• http://www.schmalzhaus.com/BigEasyDriver
• Bildr Tutorial
• http://bildr.org/2012/11/big-easy-driver-arduino
