通知：

奧松機器人科技有限公司于2013年正式成為美國Pololu官方授權中國區域代理商，此款產品由于數量有限，拍下時請咨詢客服是否有庫存。

產品介紹：

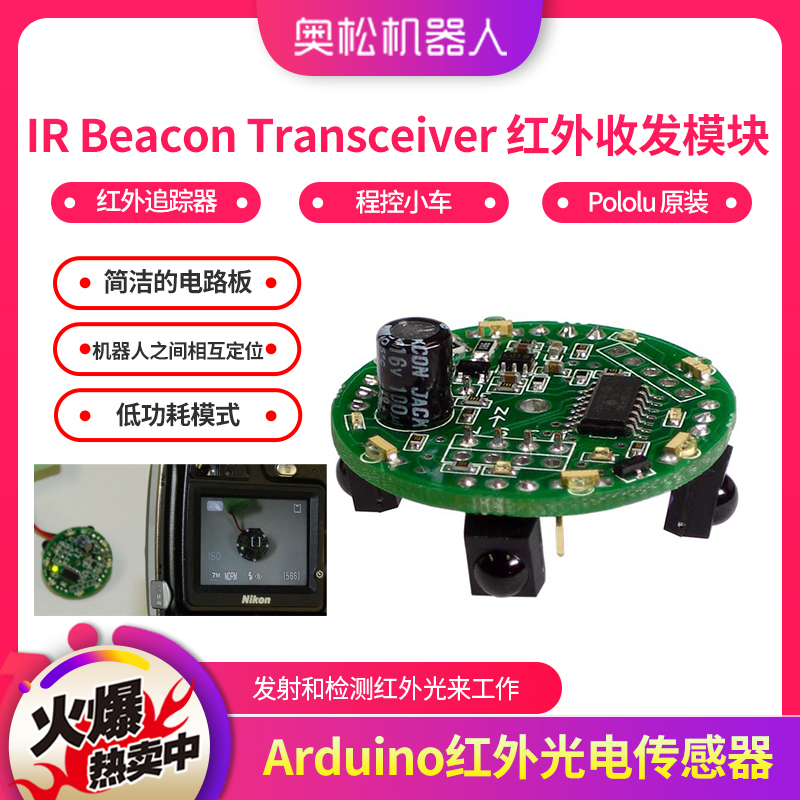

Pololu原裝進口的IR Beacon Transceiver 紅外收發模塊是一款非常簡潔的電路板，成對用于機器人之間相互定位。每塊板子在各個方向都有可以四個紅外信號發射器和四個紅外接收器用于檢測其他紅外信號。您可以使用它制作一款小游戲，兩個機器人互相追逐或是追趕其中一個，再或者是讓一個機器人獨立搜尋信號回到家中。

工作原理：

該模塊通過發射和檢測紅外光來工作，就像電視遙控器一樣。四個紅外發射器和四個紅外探測器之間交替發送和接收，有效避免檢測到自身的反射信號。

發送和檢測周期超過1000次/秒，并且由板子上的微型控制器通過處理來自四個接收器的數據來判斷信號方向。

板子的使用很簡單--它有四個數字輸出，可以讀出四個方向中哪幾個方向檢測到了目標信號。把兩塊板子放在一起，來回旋轉其中一塊板子，另一塊板子的指示燈就能夠指明它的位置方向。還有一個使能端可以選擇切換到工作模式還是低功耗模式。

工作圖片：

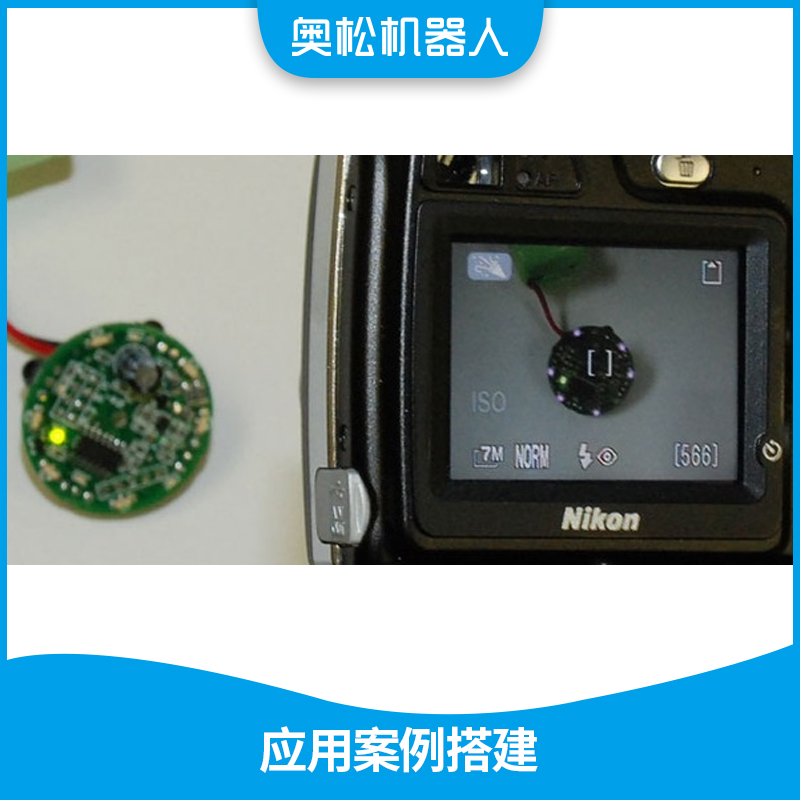

IR Beacon Transceiver 紅外收發模塊工作中

工作電路圖

產品參數：

• 1、產品名稱：IR Beacon Transceiver 紅外收發模塊
• 2、產品貨號：RB-03T036
• 3、PCB尺寸：1.35英寸
• 4、紅外調制頻率：56Hz
• 5、輸出刷新率：20Hz
• 6、檢測范圍：6英寸到20英尺
• 7、電源電壓：6-16 V
• 8、數據電壓：5 V
• 9、紅外探測器數：4

可選配件：

• 1.GP2D12 IR 夏普紅外測距傳感器
• 2.GP2Y0A02YK0F 夏普紅外測距傳感器
• 3.HS0038B SIP3 直插 紅外接收器

產品簡述：

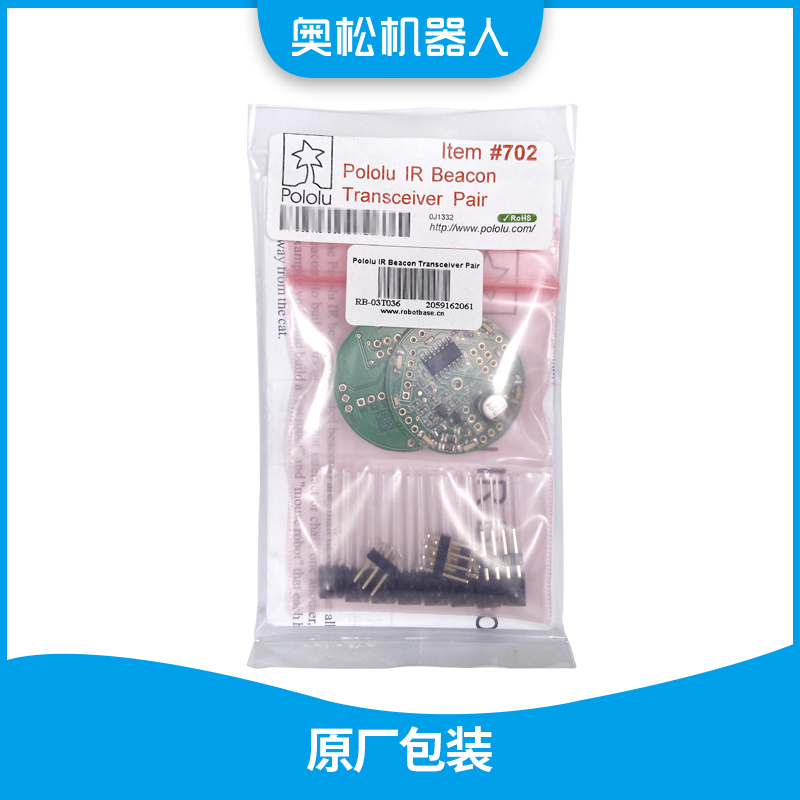

The Pololu IR beacon is a compact board that is used in pairs to allow robots to locate each other. Each board has infrared emitters that shine in all directions and four IR receivers for detecting the other beacon. The IR beacons have a range of about fifteen feet indoors. This item is for a pair of beacons in one package.

Pololu’s new IR beacon (infrared beacon) is an updated version of our original IR beacon. Like the original unit, the devices are transceivers meant to be used in pairs to give robots a simple means for detecting each other. You can use the beacons to build pairs of robots that interact or chase one another, or to make a robot that can identify and return to a home base. For example, you could build a “cat robot” and “mouse robot” that each have an IR beacon, where the cat chases the mouse and the mouse runs away from the cat. The beacons are ideal for autonomous robot contests in which robots compete in pairs, such as MIT’s annual 6.270 autonomous robot design competition, where our original beacons were used for several years.

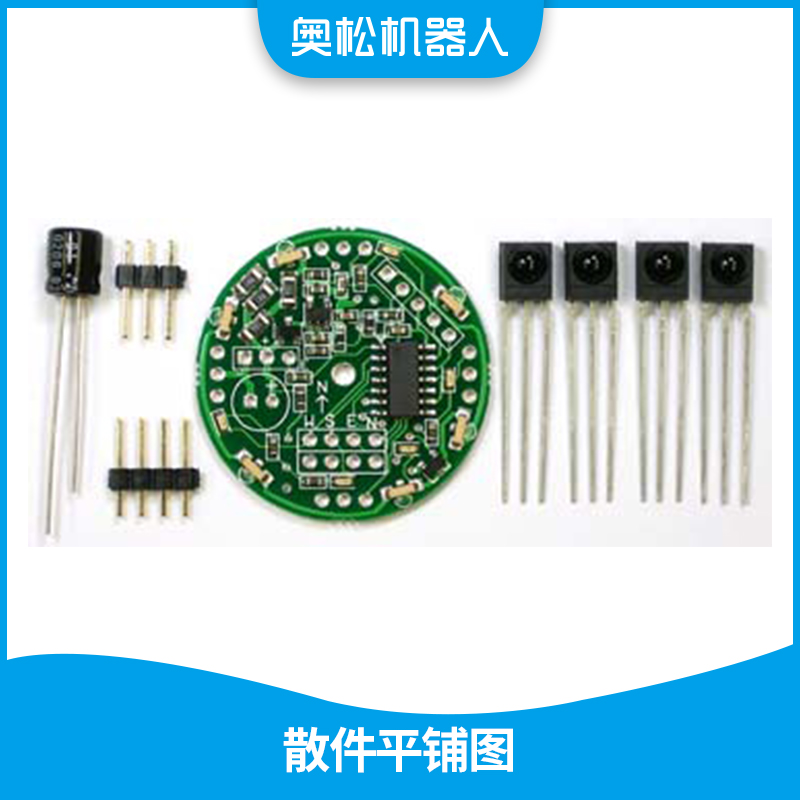

The new IR beacons feature round PCBs with six wide-angle emitters to provide uniform broadcasting in all directions. The operating voltage range has increased to 6 – 16 V, and on-board voltage monitoring enables a more consistent output brightness over the voltage range. Most components are pre-assembled, so all you need to solder is the capacitor, connectors, and sensors (make sure you solder them in from the bottom of the PCB!).

溫馨提示：

The Pololu IR beacon is a kit; before using it, you need to assemble the beacon by soldering its components onto its circuit board. To use the kit in robotics projects, you need to connect it to your own robot controller. Please note that the IR beacons only work in pairs and that certain kinds of artificial lighting (e.g. some fluorescent lights) can interfere with the sensors.

相關下載文件：

1.IR Beacon user’sguide(317k pdf)

http://www.pololu.com/file/0J31/irb02a_guide2.pdf

2.Beacon Locating Robot – Powered by Arduino and IR Transceiver

http://www.robotishappy.com/2009/12/beacon-locating-robot-powered-by-arduino-and-ir-transceiver/
