產品介紹：

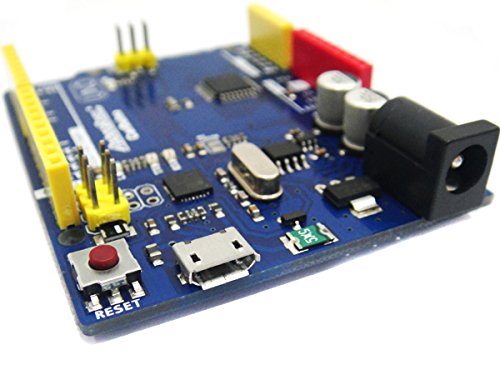

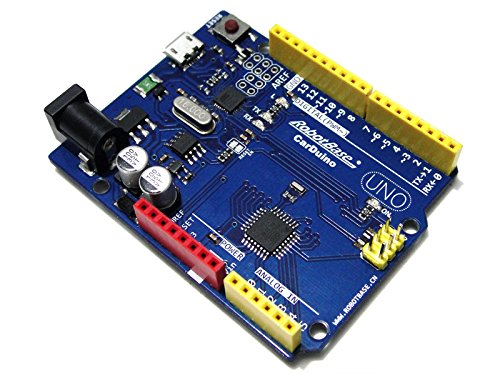

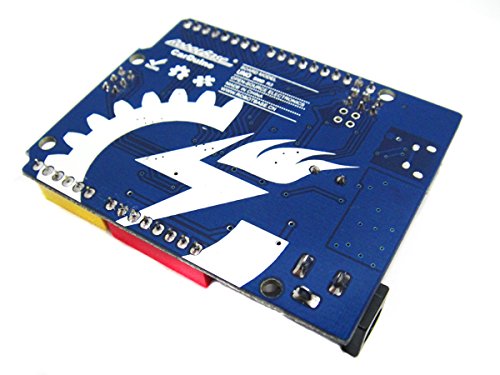

Carduino UNO R3是2014最新推出的一款易用型開源控制器，上面"UNO"在意大利文里意思是“一”，代表著Arduino 1.0，Arduino的品牌之路將從UNO這塊板子開始，并沒有其他特別含義。硬件上與Arduino UNO 相比并沒有大的變動，最大不同在于主控芯片采用ATmega328P-AU，大大縮小控制器重量，顯得輕巧許多。Carduino UNO R3采用的是一塊ATMega8U2單片機，借鑒于國外用單片機芯片模擬串口的方法，下載速度更快更穩定些，由此成本也有所提高，因為ATMega8U2單片機在市場上很難尋覓到。軟件部分與之前一樣，沒有大的變化。

Carduino UNO 規格參數：

• 1.微控制器核心：AVRmega328P-AU單片機（處理速度可達20MIPS）
• 2.工作電壓：DC+5V(可USB接口供電)
• 3.外部輸入電壓：DC+7V～+12V（建議）
• 4.外部輸入電壓（極值）：DC+6V≤Vin≤+20V
• 5.輸出電壓：DC+5V／+3.3V

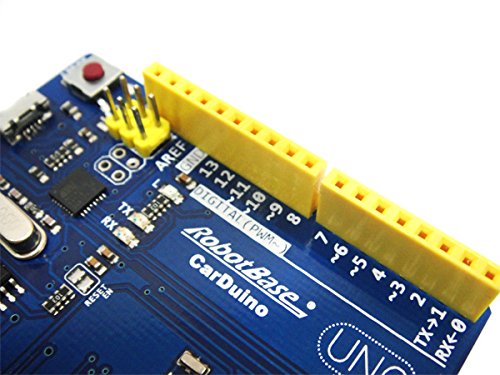

• 6.數字信號I/O接口數：14（其中6個PWM輸出接口，Pin11、Pin10、Pin9、Pin6、Pin5、Pin3）
• 7.模擬信號輸入接口數：6
• 8.I/O接口電流：40mA
• 9.Flash容量：32KB(其中2K用于bootloader)
• 10.SRAM靜態存儲容量：1KB
• 11.EEPROM存儲容量：512bytes
• 12.時鐘頻率：16MHz
• 13.尺寸大?。?3mm*68mm

Arduino系列控制器特色:

• 1、開放源代碼的電路圖設計，程序開發接口免費下載，也可依需求自己修改；
• 2、可以采用USB接口供電，也可以外部供電，雙向選擇；
• 3、Arduino支持ISP在線燒寫，可以將新的“bootloader”固件燒入ATmega168或ATmega328芯片。有了bootloader之后，可以通過USB更新程序；
• 4、可依據官方提供的Eagel格式PCB和SCH電路圖，簡化Arduino模組，完成獨立運作的微處理控制。可簡單地與傳感器，各式各樣的電子元件連接(EX：紅外線、超音波、熱敏電阻、光敏電阻、伺服舵機…等)；
• 5、支持多種互動程序，如：Flash、Max/Msp、VVVV、PD、C、Processing....等；
• 6、應用方面，利用Arduino，突破以往只能使用鼠標、鍵盤，CCD等輸入的裝置的互動內容，可以更簡單地達成單人或多人游戲互動。

Arduino是什么？

• Arduino是一塊基于開放源代碼的USB接口Simple I/O接口板（包括12通道數字GPIO，4通道PWM輸出，6-8通道10bit ADC輸入通道），并且具有使用類似Java,C語言的IDE集成開發環境。讓您可以快速使用Arduino語言與Flash或Processing…等軟件，作出互動作品。




• Arduino可以使用開發完成的電子元件例如Switch或sensors或其他控制器、LED、步進馬達或其他輸出裝置。Arduino也可以獨立運作成為一個可以跟軟件溝的接口，例如說：flash processing Max/MSP VVVV 或其他互動軟件…。Arduino開發IDE接口基于開放源代碼，可以讓您免費下載使用開發出更多令人驚艷的互動作品。
• 它有自己的文化，一種代表開源創意的文化，在其文化的背后，又是科學技術的精華與互動媒體的藝術。對于機器人愛好者來說，尤其是對于缺乏電子知識、做不好控制的朋友來說，Arduino會解決你的大問題，它是一個非常容易上手掌握的控制平臺。




• 您可以參考Arduino的官方網站http://www.arduino.cc或者進入Arduino愛好者Rebecca的博客http://blog.sina.com.cn/arduino(復制網址到瀏覽器)，通過鏈接你會找到各種創意作品的源碼，當然也有很多機器人應用實例代碼，例如直流電機PWM調速、舵機控制、超聲波測距、紅外傳感器尋跡等，相信它能使你早日實現機器人DIY的夢想。
