產品介紹：

奧松機器人科技有限公司研發Slide Sensor v1.1滑條傳感器模塊是Slide Sensor v1.0的升級版，奧松生產和銷售。該款傳感器是基于直滑電位器的位置的傳感器，可以結合Arduino傳感器擴展板，可實現與位置變化相關的互動作品。使用雙聯直滑電位器，具有2個輸出端口，數據線隨意插一邊使用效果都是一樣的，相當于做了一個備用。板子采用沉金工藝，自帶引腳孔位，能夠與Arduino控制器結合?？捎糜谝袅空{節和畫面質量的各種控制；煤油取暖爐，電熱地毯的各種控制；汽車室內的坐席加熱、調光器、亂水器等各種控制；音箱或住宅設備的各種控制等等，用途非常的廣泛。

此款模塊與舊版相比沿用美觀的沉金工藝和四個定位孔設計風格，讓模塊保證功能的前提下制作的足夠精致，模塊數據接口由原來的普通排針更改為防插反傳感器3P接口,可避免非專業人士的誤操作。此模塊同樣沿用將傳感器名稱以英文標示在PCB上，新版模塊較舊版也更加人性化，在接口兩側放置兩個標識，標識“A”代表模塊為模擬傳感器，接口“S”引腳輸入或輸出為數字信號，另一個標識以圖型方式傳達模塊功能，方便非專業人士快速了解模塊功能。

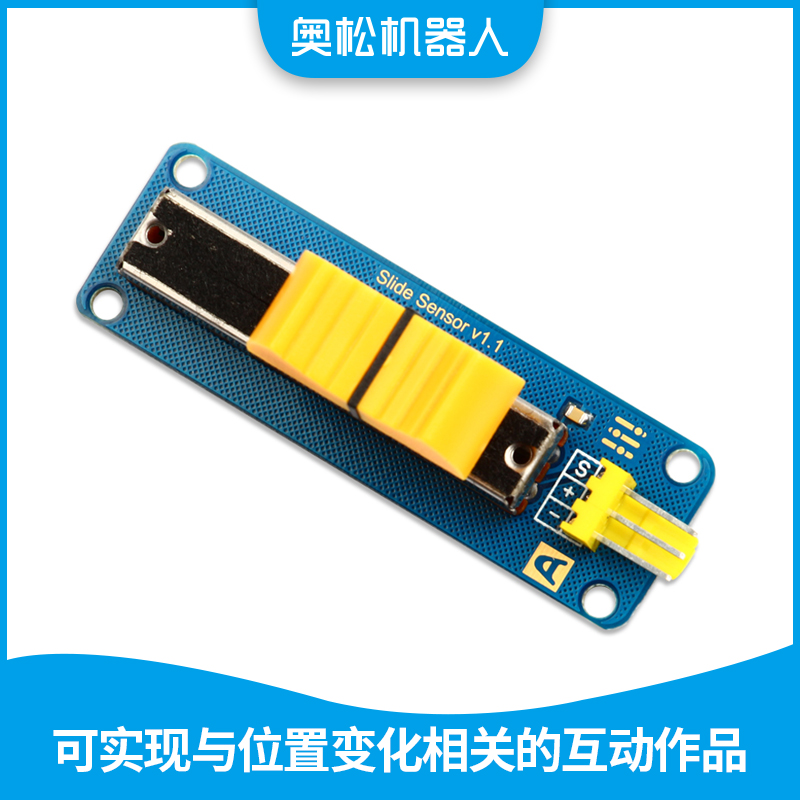

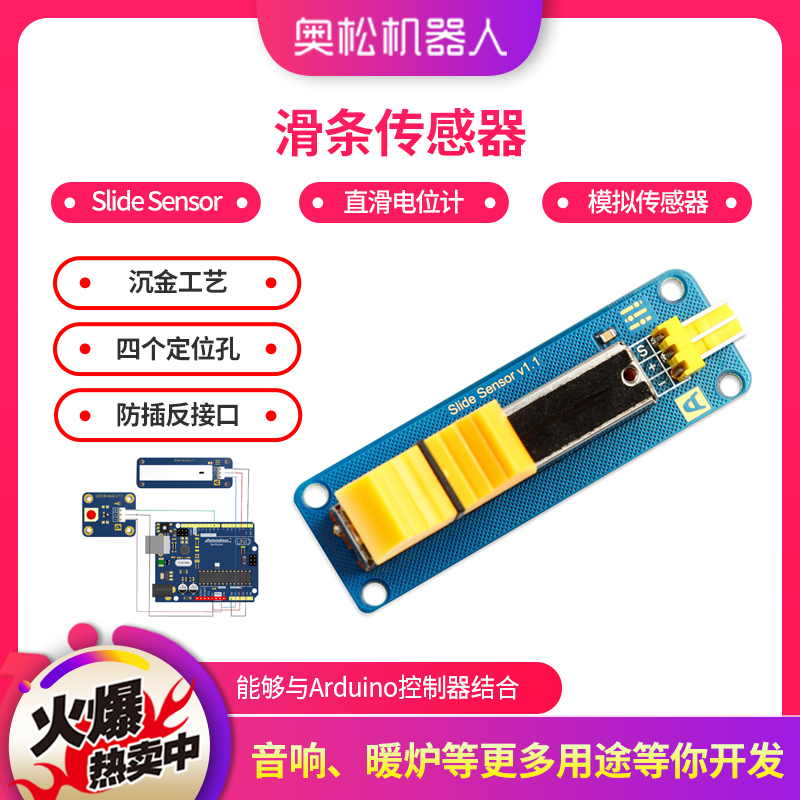

產品圖片：

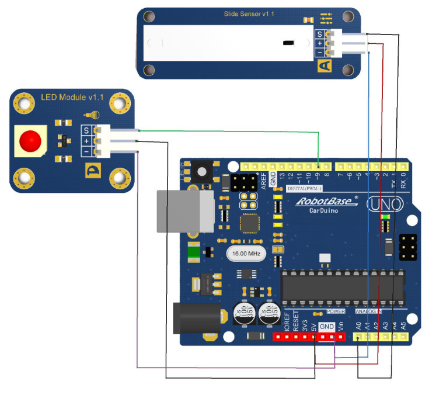

滑條傳感器、LED模塊和Arduino控制器 連接圖：通過模擬口0采集滑條傳感器的信號，通過數字口9輸出給LED小燈，滑動滑條就可改變LED小燈亮度。

產品參數：

1.產品名稱：滑條傳感器

2.產品貨號：RB-02S071A

3.產品類型：輸入

4.接口類型：KF2510-3P

5.工作電壓：5V

6.輸入電壓：0-5V

7.輸出信號：模擬

8.產品尺寸：62mm x 20mm

9.孔 間 距：55mm x 15mm

10.重量大小：25g

11.測試環境：

1）硬件環境：Arduino控制器 、傳感器V5.0擴展版、滑條傳感器、LED小燈

2）軟件環境：Arduino IDE 1.7.7

12.引腳定義 S：信號引腳 -：電源地 +：電源正極
