產品介紹

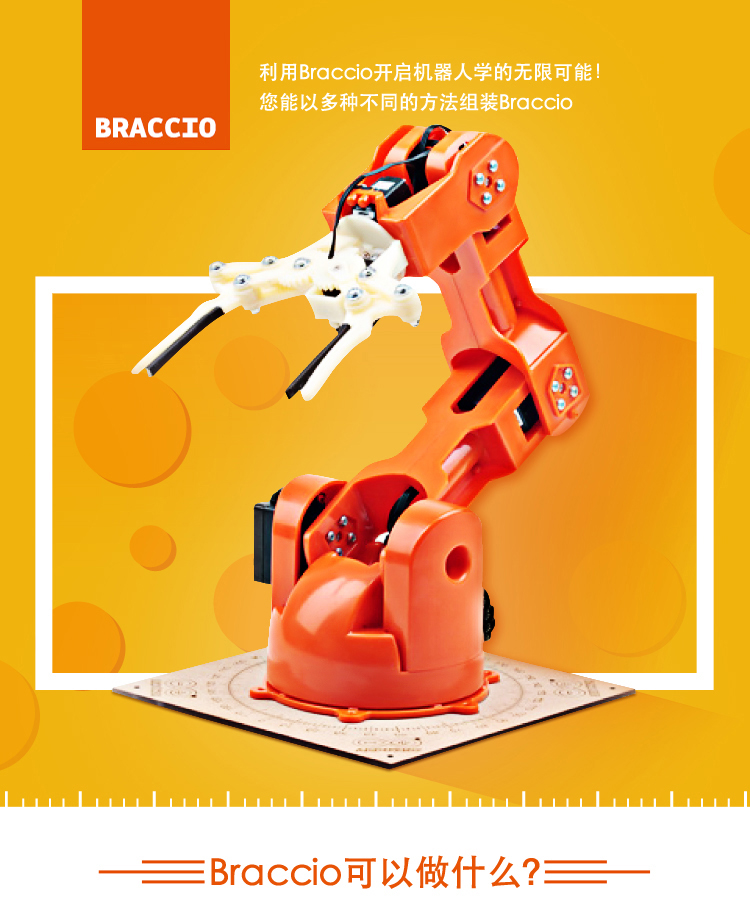

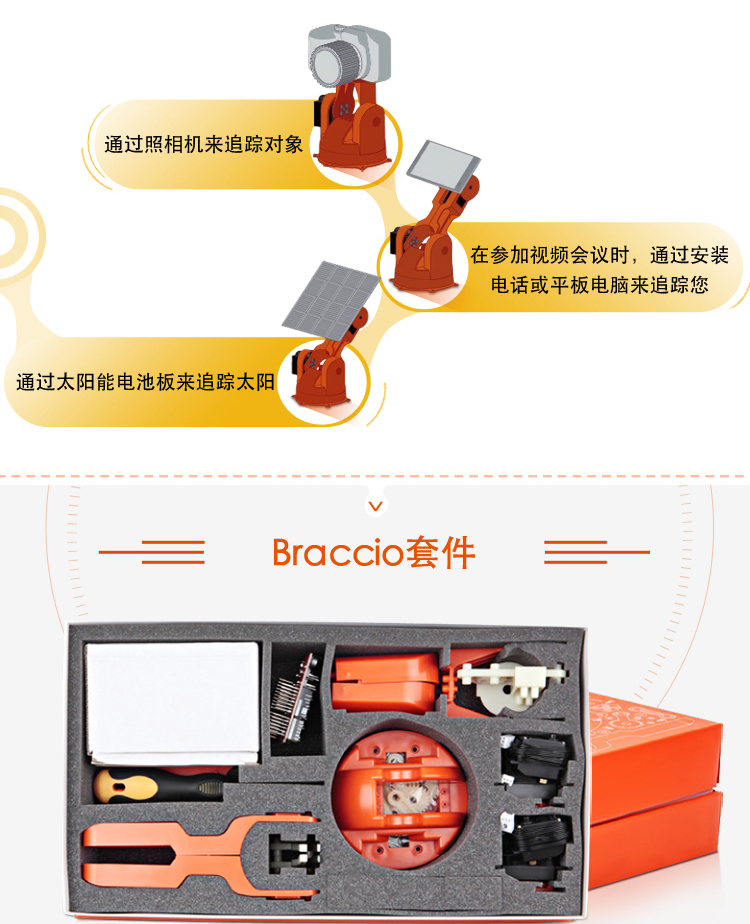

新款A(yù)rduino Braccio機械臂，利用Braccio開啟機器人學的無限可能！您能以多種不同的方法組裝Braccio，用于實現多功能性，Braccio的臂桿還可以支持各種物體。您可以利用Braccio通過照相機來追蹤對象，在參加視頻會議時，通過安裝電話或平板電腦來追蹤您，通過太陽能電池板來追蹤太陽。 TinkerKit Braccio以套件的形式出售，使用前需自行組裝。盒內包含設置指南。組裝好之后，您就可以運行Braccio實例中名為“testBraccio90”的sketch，進而調整所有電機的準線。這個sketch會將Braccio放在垂直位置上。如果它不在這個位置上，那么您就需要重新排列伺服器。

產品圖片：

產品參數：

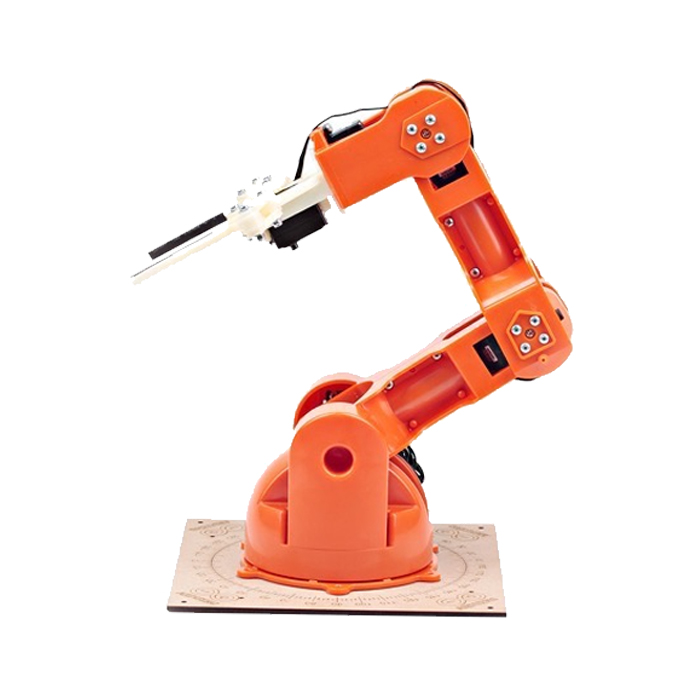

完全組裝好的Braccio套件

• 1.重量：792 g
• 2.上限有效距離：80 cm
• 3.上限高度：52 cm
• 4.底座寬度：14 cm
• 5.夾具寬度：90 mm
• 6.電纜長度：40 cm
• 7.負載能力：有效距離為32cm時的高峰值：150g
• 低峰值Braccia配置下的高峰重量值：400g

SpringRC SR431 - 雙輸出伺服器

• 1.控制信號：模擬PWM
• 2.扭矩：4.8V: 169.5 oz-in (12.2 kg-cm)
• 6.0V: 201.4 oz-in (14.5 kg-cm)
• 3.重量：2.19 oz (62.0 g)
• 4.尺寸：1.65×0.81×1.56英寸（42.0×20.5×39.5 mm）
• 5.速度：4.8V: 0.20 sec/60°
• 6.0V: 0.18 sec/60°
• 6.旋轉支持：雙軸承
• 7.齒輪材料：金屬
• 8.旋轉范圍：180°
• 9.連接器類型J：（又名雙葉）

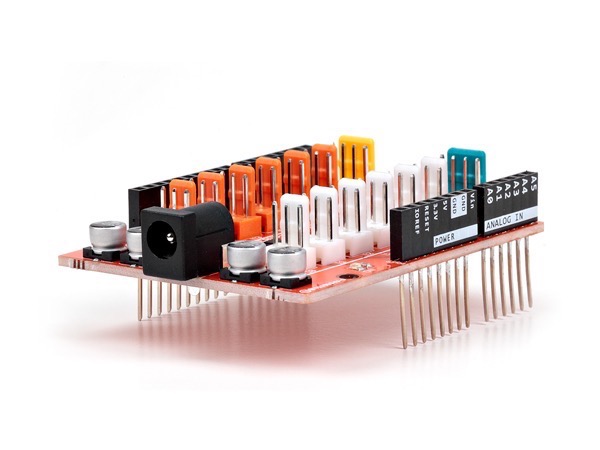

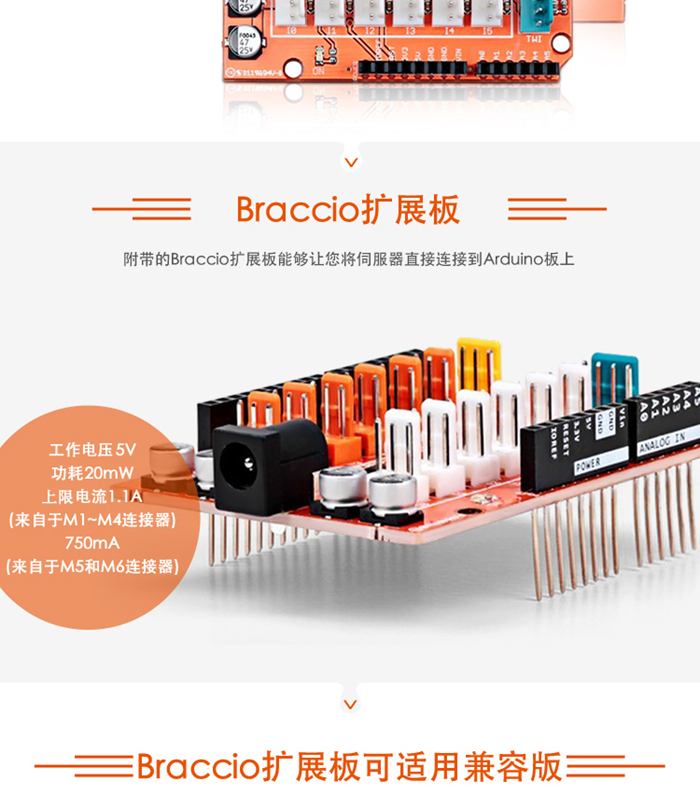

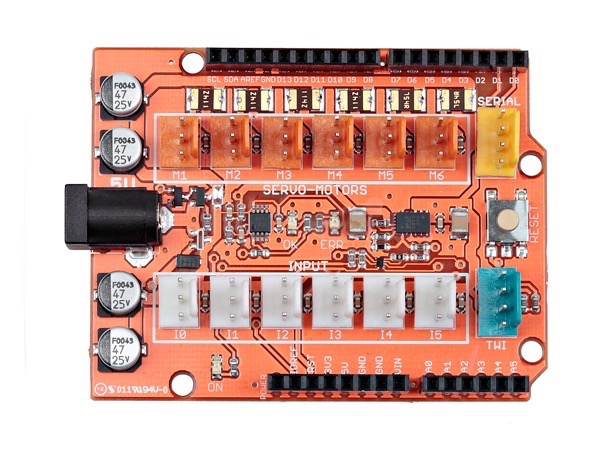

Braccio擴展板

• 1.工作電壓：5V
• 2.功耗：20mW
• 3.峰值電流：1.1A（來自于M1~M4連接器）750mA（來自于M5和M6連接器）
• 4.它擁有12個標準TinkerKit 3引腳連接器。
• 5.M1~M6連接器與Arduino板上具有PWM功能的輸出相連。I0~I5連接器為模擬輸入。
• 6.每個電機連接都具有保護熔絲：M1~M4限于1.1A M5和M6限于750mA

配件清單：

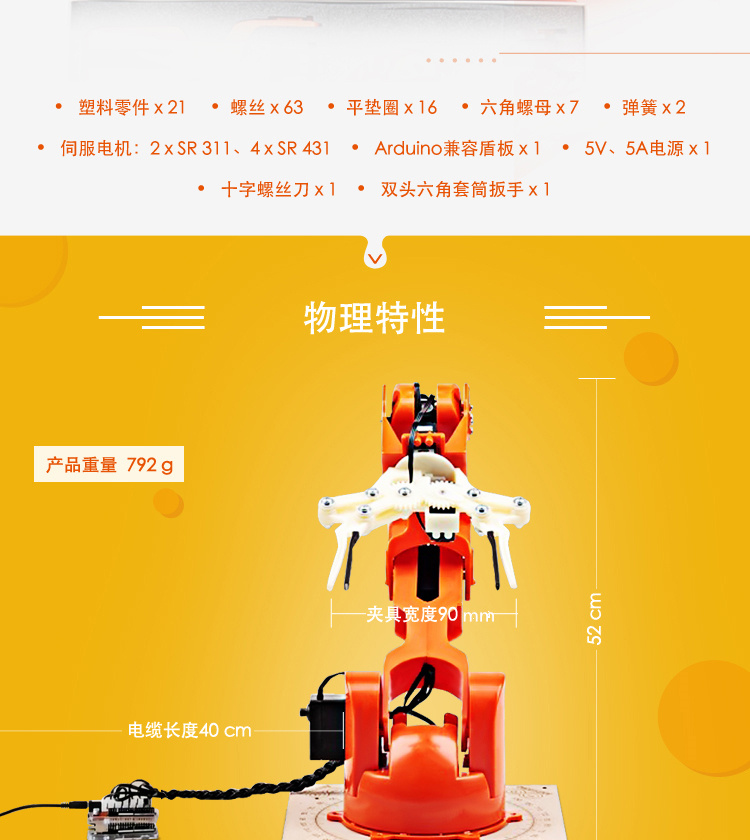

• 塑料零件 x 21
• 螺絲 x 63
• 平墊圈 x 16
• 六角螺母 x 7
• 彈簧 x 2
• 伺服電機：2 x SR 311、4 x SR 431
• Arduino兼容盾板 x 1
• 5V、5A電源 x 1
• 十字螺絲刀 x 1
• 雙頭六角套筒扳手 x 1
• 螺旋形電纜保護繞包 x 1

注意事項：

連接器與盾板上的下列引腳相連：

• 連接器名稱        盾板引腳
• M1                    11
• M2                    10
• M3                     9
• M4                     6
• M5                     雙軸承
• M6                     金屬
• I0                     A0（又名引腳14）
• I1                     A1(15)
• I2                     A2(16)
• I3                     A3(17)
• I4                     A4(18)
• I5                     A5(19)
• TWI                 SDA, SCL
• SERIAL              RX0, TX0

• 4引腳TWI連接器讓Arduino板能夠通過Arduino內的Wire庫與支持TWI（二線式接口）或I2C（集成電路總線）協議的器件通信。連接器提供接地和5V連接。
• 注：在Arduino UNO上，I2C總線使用模擬輸入4和5（A4和A5），而在Arduino Mega上，I2C連接在引腳20和21上。在UNO（和類似電路板）上使用TWI連接器能夠防止使用那些模擬輸入（A4和A5）。
• 4引腳SERIAL連接器讓電路板能夠與其它支持串行通信的器件通信。為了方便起見，連接器提供了接地和5V連接。
• 注：如果您向電腦發送數據或者接收來自于電腦的數據，這個串行連接器就無法使用。

盾板包含3個狀態LED：

• 1.綠光LED（LEK ON）表示盾板接通
• 2.另一個綠光LED（LED OK）表示盾板正確供電
• 3.紅光LED（LED ERR）表示盾板未正確供電
• 標準6mm按鈕讓您能夠復位電路板，插座可提供外部5V 5000mA電源。

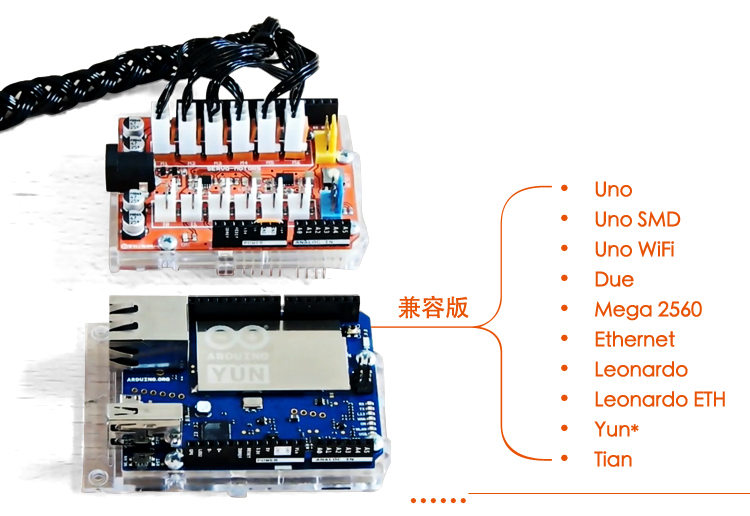

兼容板： Uno、Uno SMD、Uno WiFi、Due、Mega 2560、Ethernet、Leonardo、Leonardo ETH、Yun*、Tian

利用Arduino UNO WiFi、Leonardo Ethernet、Yún或Tian，您可以利用PC或智能手機通過網絡控制Braccio。

* 關于Arduino YúN的說明：為了讓它與盾板兼容，您必須將5V引腳連接到Vin引腳上，如下所示：

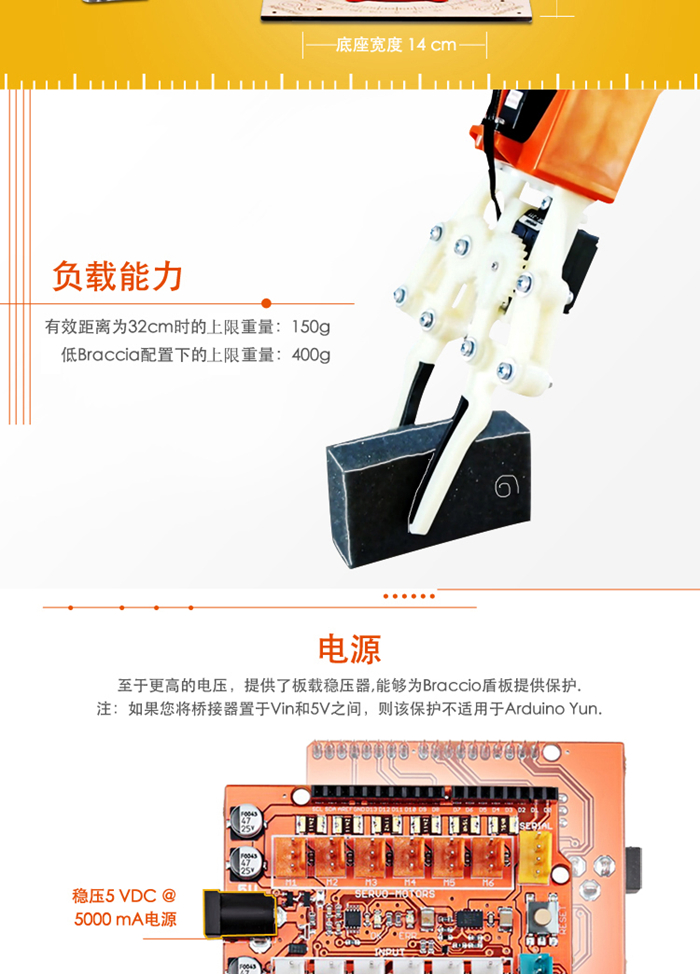

建議利用盒內提供的穩壓5 VDC @ 5000 mA電源、通過插座連接為電路板供電。

至于更高的電壓，電路板上提供了板載穩壓器，能夠?yàn)锽raccio盾板提供保護。注：如果您將橋接器置于Vin和5V之間，則該保護不適用于Arduino Yun。
