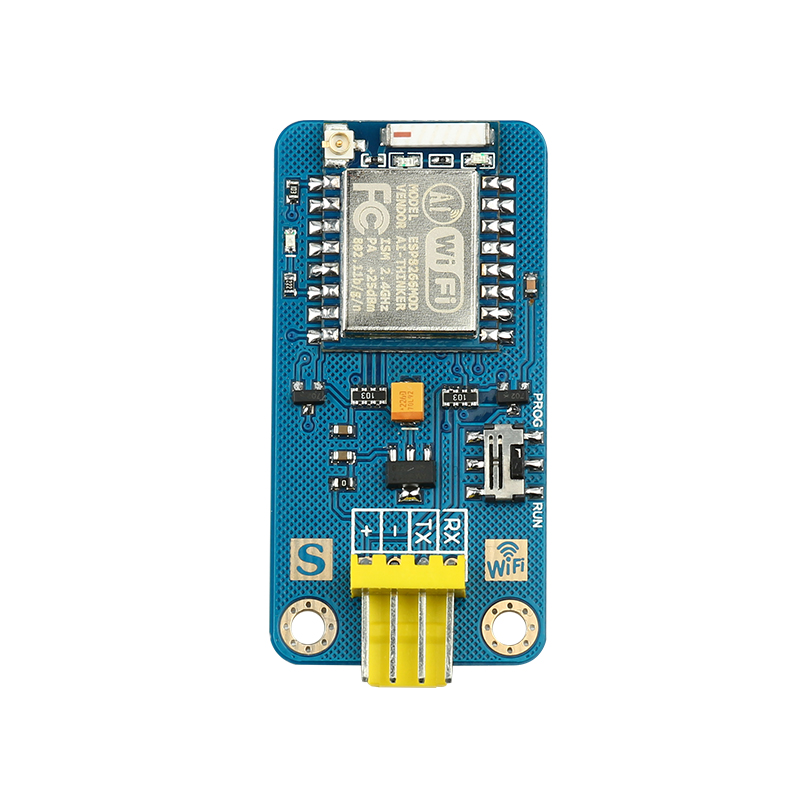

產品介紹：

奧松機器人推出的這款WIFI模塊搭載ESP8266-07，是一款低功耗的UART-WiFi透?jìng)髂K，專為移動設備和物聯網應用設計?？蓪⒛奈锢碓O(shè)備連接到Wi-Fi無線網絡上，進行互聯網或局域網通信，實現聯網功能。ESP8266在較小尺寸封裝中集成了業界排名靠前的 Tensilica L106低功耗32位微型MCU，帶有16位精簡模式，主頻支持80MHz和160MHz，支持RTOS，集成Wi-Fi MAC/ BB/RF/PA/LNA，板載天線。ESP8266-07天線采用IPEX接口。該模塊支持標準的IEEE802.11 b/g/n協議，完整的TCP/IP協議棧。 您可以使用該模塊為現有的設備添加聯網功能，也可構建獨立的網絡控制器。該模塊的接口為串口，可以實現與控制器的串口通訊進行數據傳輸。

產品特點

1.802.11 b/g/n

2.內置Tensilica L106低功耗32位微型MCU，主頻支持80 MHz和160 MHz，支持RTOS

3.內置10 bit高精度ADC

4.內置TCP/IP協議棧

5.內置TR開關、balun、LNA、功率放大器和匹配網絡

6.內置PLL、穩壓器和電源管理組件，802.11b模式下+20 dBm的輸出功率

7.A-MPDU、A-MSDU的聚合和0.4 s的保護間隔 WiFi @ 2.4 GHz，支持WPA/WPA2安全模式

8.支持AT遠程升級及云端OTA升級

9.支持STA/AP/STA+AP工作模式

10.支持Smart Config功能（包括Android和iOS設備）

11.HSPI、UART、I2C、I2S、IR Remote Control、PWM、GPIO

12.深度睡眠保持電流為10 uA，關斷電流小于5 uA

13.2 ms之內喚醒、連接并傳遞數據包

14.待機狀態消耗功率小于1.0 mW (DTIM3)

15.工作溫度范圍：-40℃- 125℃

產品參數：

1.無線標準：802.11 b/g/n

2.頻率范圍：2.4GHz-2.5GHz (2400M-2483.5M)

3.數據接口：UART/HSPI/I2C/I2S/Ir Remote Contorl

4.工作電壓：3.3V-5V

5.工作電流：平均值：80mA

6.工作溫度：-40°~125°

7.存儲溫度：常溫

8.接口類型：UART串口

9.傳輸速率：110-921600bps

10.TCP Client：5個

11.無線網絡模式：station/softAP/SoftAP+station

12.安全機制：WPA/WPA2

13.加密類型：WEP/TKIP/AES

14.升級固件：本地串口燒錄/云端升級/主機下載燒錄

15.軟件開發：支持客戶自定義服務器提供SDK給客戶二次開發

16.網絡協議：IPv4, TCP/UDP/HTTP/FTP

17.用戶配置：AT+指令集,云端服務器, Android/iOS APP

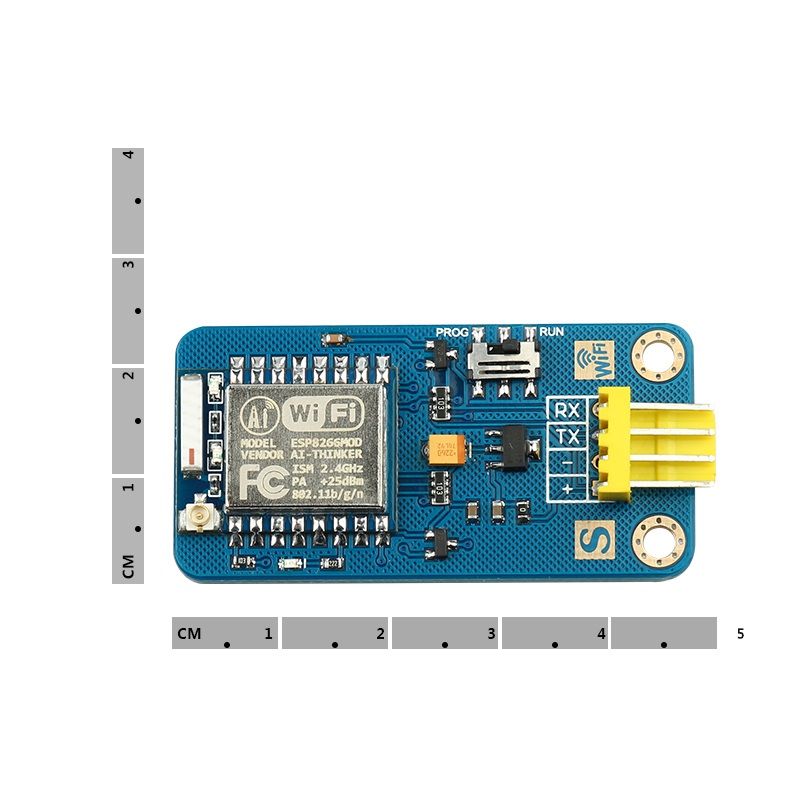

18.模塊尺寸：50mm X 25mm

19.重量大?。?g

20.引腳定義：

TX：串口發送

 RX：串口接收

 －：電源地

 ＋：電源正極

應用領域

1.串口CH340 轉Wi-Fi

2.工業透?jìng)鱀TU

3.Wi-Fi 遠程監控/控制

4.消防、安防智能一體化管理

5.智能卡終端，無線POS 機，Wi-Fi 攝像頭，手持設備等

接線示意圖
