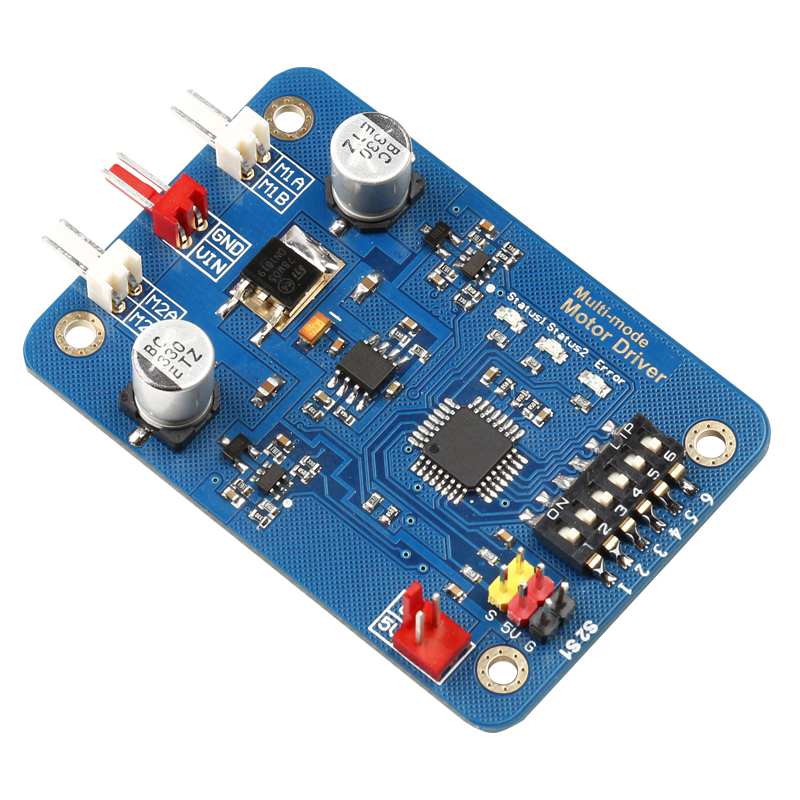

產品介紹：

多模式電機驅動板為奧松研發的一款無需編程控制的大功率電機驅動板?？梢酝瑫r(shí)驅動兩個直流電機，每個通道可達電流為10A。輸入電壓范圍6-24V，支持5-18節鋰電池供電。 多模式電機驅動板有四種工作模式可供選擇。模擬輸入模式、R/C輸入模式 、簡易串口模式和封包話串口模式。通過板載撥碼開關不同方式的組合在不同模式下切換，實現機器人創意開發。多模式電機驅動板無需編程即可完成同時控制或單獨控制兩路直流電機的轉向和轉速，在機器人運動或者輪式移動平臺的開發上降低了開發難度和成本。一塊多模式電機驅動板及其豐富的功能，即可讓機器人創意變得更多可能。

產品特點

1.模式可獨立使用也可混合使用

2.同步再生驅動

3.開關頻率高（超出人耳聽力范圍）

4.過熱和過流保護

5.多種操作模式

產品參數：

1.工作電壓：6V-24V

2.接口類型：傳感器3P接口

3.輸出信號：數字信號

4.控制模式：模擬輸入模式、R/C模式、簡易的串口模式、封包話串口模式

5.產品尺寸：72.747mmx47.244mm

6.固定孔尺寸：64.111mmx38.608mm

7.重量大?。?0g

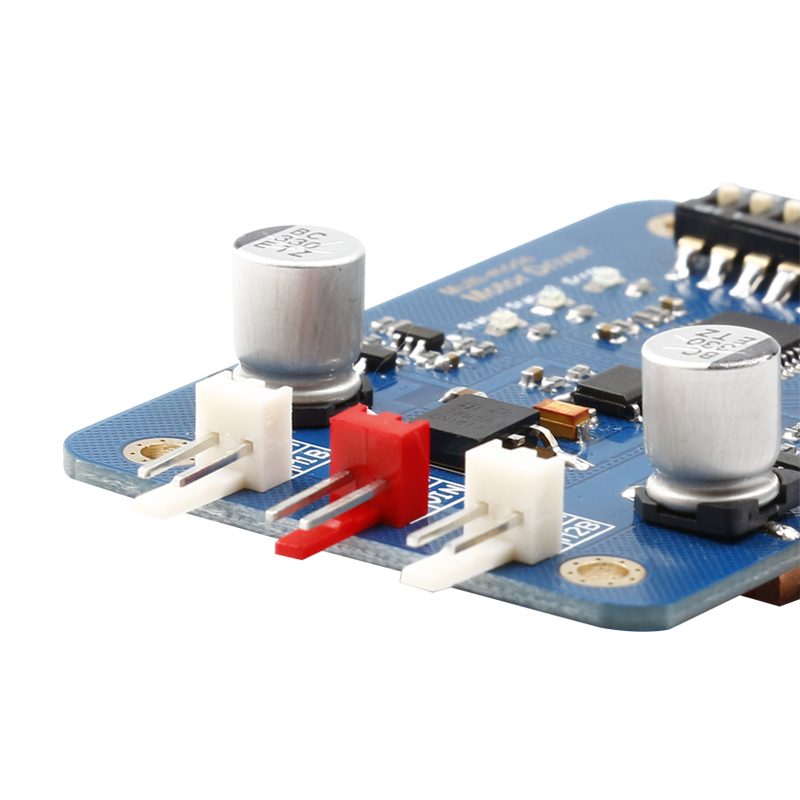

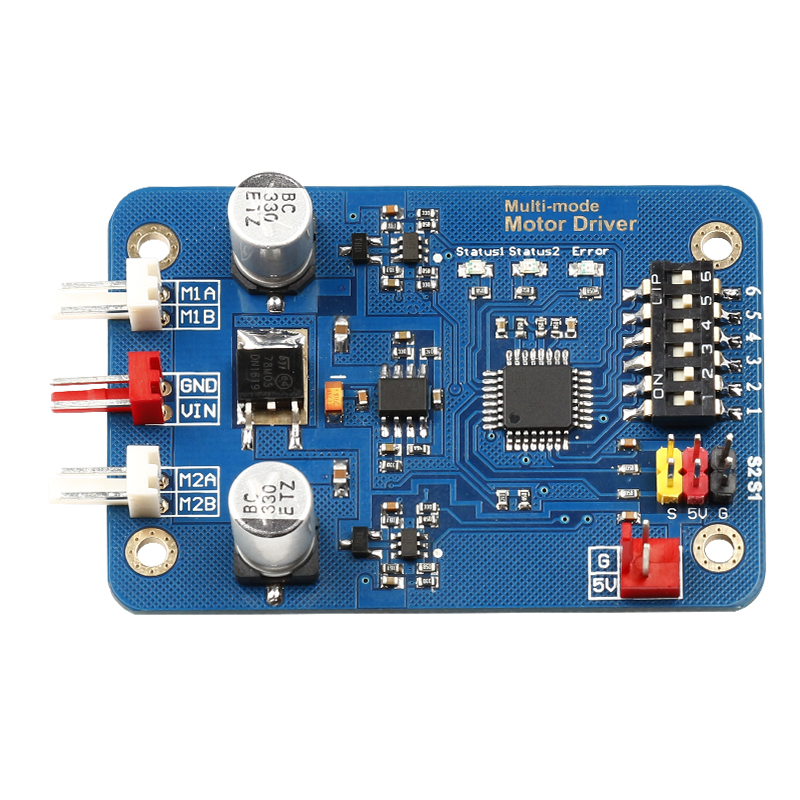

8.引腳定義：

 B-：電源負極

 B+：電源正極

 M1A：電機1正向接口

 M1B：電機1反向接口

 M2A：電機2正向接口

 M2B：電機2反向接口

 S1：信號1輸入端

 S2：信號2輸入端

測試環境

1.硬件環境：Arduino UNO R3 、旋轉角度電位計x2、USB轉TTL串口模塊、2.4G無線遙控手柄及接收器

2.軟件環境：Arduino IDE 1.7.7

推薦使用電源

1. NiMH或者NiCd電池組

2.Li-ion鋰離子電池組，或者鋰聚合物電池（本模塊設計有鋰電池保護功能以防止鋰電池因過量放電而喪失充電能力）

3.7.4V至24V鉛酸電池

4.7.4V至24V變壓器

5.注意！本模塊不推薦使用變壓器供電，如果使用變壓器供電，建議將一個同等電壓的電池組與變壓器并聯使用。供電時請確認變壓器電流輸出能力，以免變壓器和模塊受損
