Arduino Uno 配套 接線柱擴展板傳感器Binding Post Shield

  • 奧松售價:
  • 商品編號:
    RB-01C112
  • 商品庫存:
    有貨
  • 商品重量:
    44克
  • 商品品牌:
    ALSROBOT
  • 購買此商品可使用:
    0 松籽
  • 商品評價:
    comment rank 5 (已有 1 人評價)
    聯系客服
    • 銷售咨詢: 銷售咨詢
    • 銷售咨詢:
    • 技術支持: 技術支持
    • 咨詢電話: 0451-86628691

產品介紹

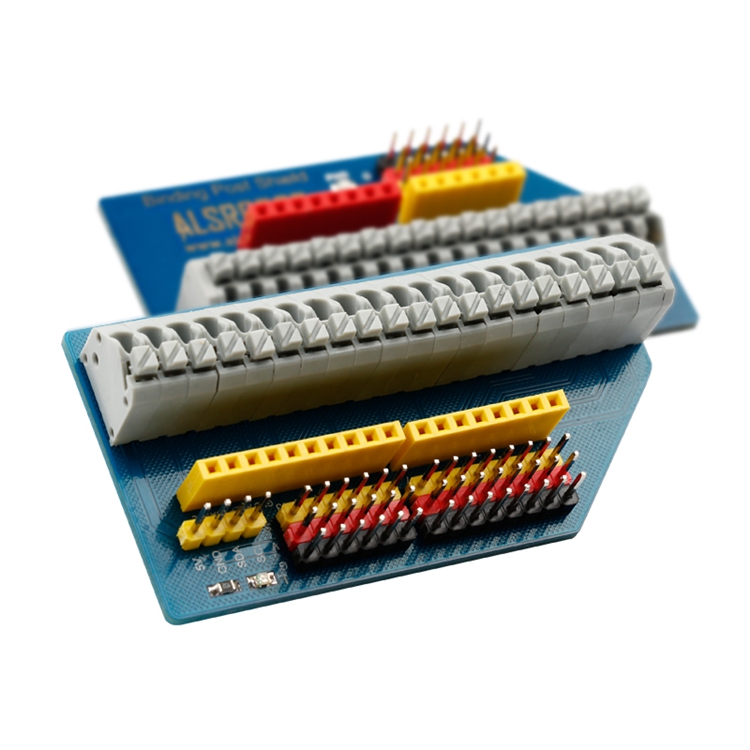

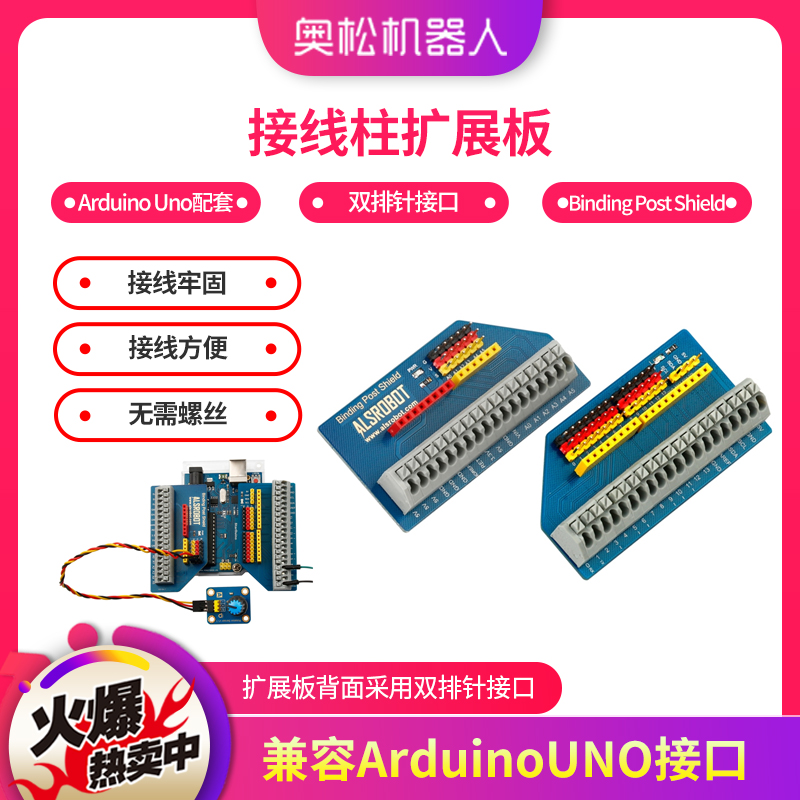

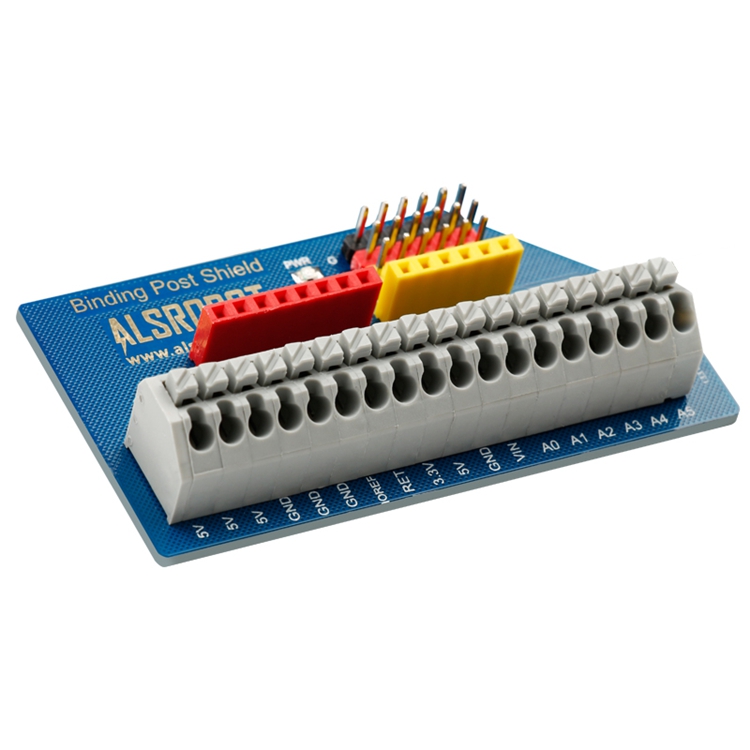

奧松機器人推出的Binding Post Shield 接線柱擴展板有別于傳統接線柱擴展板,在使用傳統螺絲式接線柱時肯定要使用螺絲刀,當找不到螺絲刀時,就會束手無策,而此款接線柱擴展板改變傳統接線方式,無需螺絲,只需在接入導線時輕輕按下按鈕插入導線即可,使接線更加方便,非常適合快速插接調試使用。擴展板背面采用雙排針接口,可直接與Arduino UNO連接,配合Arduino UNO使用兼容Arduino UNO R3、Mega、及Arduino Leonardo等控制器。

產品實驗連接圖





產品特點

1. 接線方便,無需螺絲,只需輕輕按下即可接線,且接線牢固,不易松脫;

2. 傳感器擴展接口,接口排針采用3P舵機防插反線序,同類引腳采用相同顏色排針;

3. 板載雙排座接口,兼容ArduinoUNO接口,可以插接其他擴展板,方便開發;

4. 擴展板背面采用雙排針接口,可直接與ArduinoUNO連接;

5. 板載IIC接口,方便IIC通訊類型傳感器連接;

6. 13引腳指示燈,電源指示燈。


產品參數

1. 產品名稱: 接線柱擴展板傳感器

2. 產品型號: RB-01C112

3. 產品類型:擴展板

4. 工作電壓:5V

5. 接口:兼容ArduinoUNO雙排針接口,3P舵機線序傳感器接口,雙側彈簧接線端子

6. 工作溫度:-25℃~+85℃

7. 重量:20g+24g

8. 注意:數字1-13端的單側擴展板需要另一側擴展板連線供電,5V連5V,GND連GND。
