產品概述

2014年最新推出的Arduino 4WD鋁合金移動機器人平臺是哈爾濱奧松機器人科技有限公司汲取國內外多款移動平臺優點于一體，并結合全國大學生電子設計競賽規則以及Arduino互動教學課程要求，自主研發的全鋁合金4輪驅動移動機器人平臺。此款平臺可搭載多款控制器、驅動器、傳感器和無線射頻模塊等，平臺上支撐板設有51單片機控制器、Arduino mega168控制器、Arduino mega328控制器、Arduino MEGA1280控制器、32路舵機控制器固定孔，二自由度舵機云臺固定槽、碰撞開關安裝孔，除此之外，前端板可安裝紅外避障傳感器、紅外測距傳感器、光線傳感器、超聲波傳感器、超亮發光燈等。平臺主體采用硬質鋁合金材料，此種材料具有重量輕、強度高、不變形等特點。再加上獨特的外形設計與色彩搭配，給人以炫酷的感覺。
由于近年來機器人比賽多為競技對抗類，所以多款顏色選擇，可讓您按顏色分隊場地上方懸掛攝像頭，可以進行圖像識別與圖像追蹤應用。平臺動力輸出類型為四輪驅動，特設常用多款直流減速電機固定孔，可依據個人喜好更換電機與輪胎，使機器人輕松完成越障、爬坡等高性能測試。平臺輪胎采用優質彈性橡膠，具有減震、耐磨、抓地力強等優點，能適應光滑路面和崎嶇路面。這款平臺非常適合Arduino愛好者、各大中小學開展機器人普及教育使用，更適合學生用其參加全國大學生電子大賽、智能車競賽、足球機器人等比賽。讓你輕松感受機器人DIY無限樂趣！

配件清單

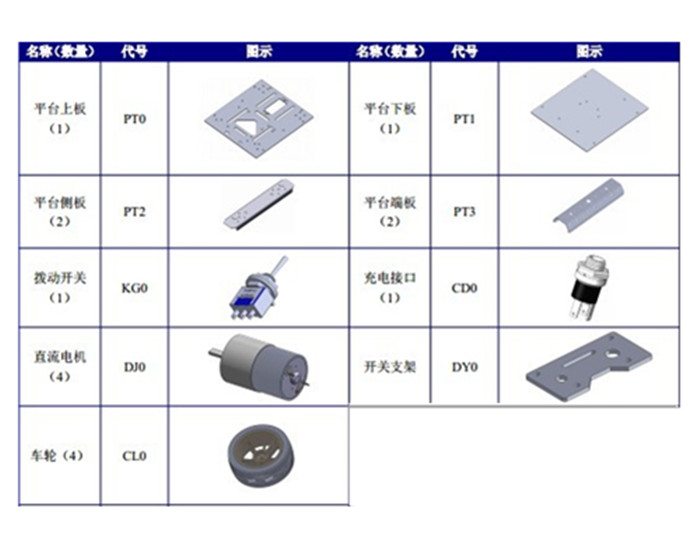

組件列表

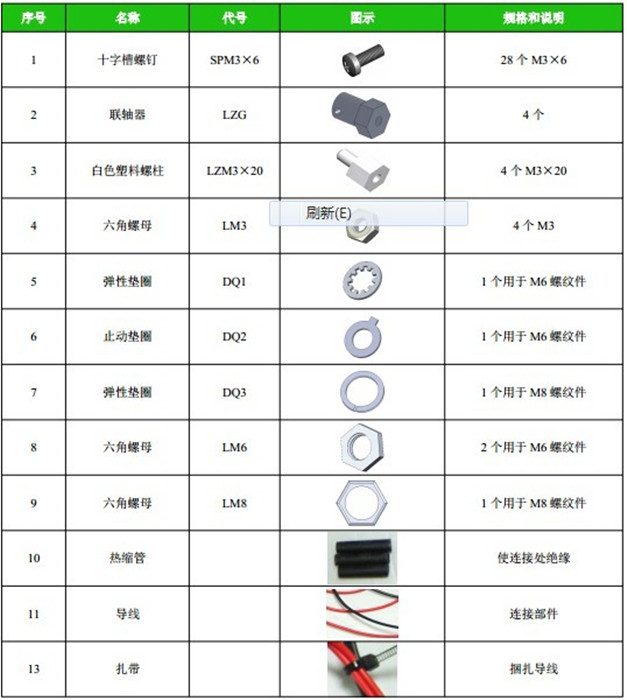

連接件列表

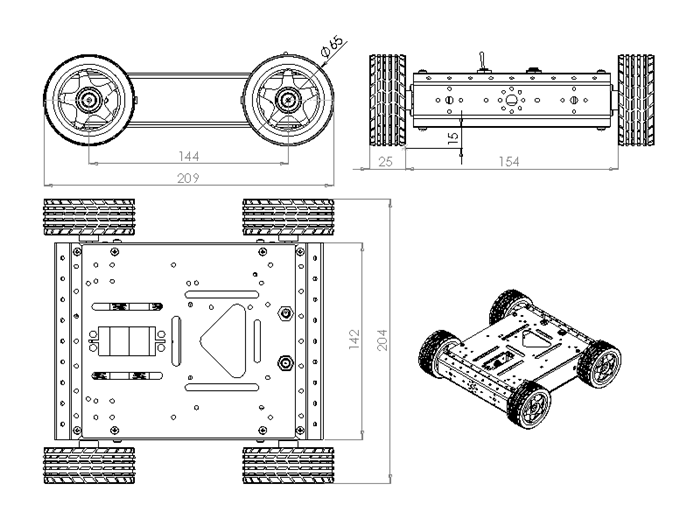

尺寸圖

規格參數

1. 驅動電機齒輪箱減速比：1:48
2. 驅動電機無負載轉速：220rpm
3. 車輪直徑：65mm
4. 車輪寬度：26mm
5. 平臺長度：206mm
6. 平臺寬度：200mm
7. 平臺高度：65mm
8. 平臺重量：620g
9. 底盤距地面距離：13mm

應用例程

主要設備

1. Arduino 控制器×1
2. Arduino 傳感器擴展板V5.0×1
3. RB-421 舵機×1
4. 超聲波模塊×1
5. 超聲波支架×1
6. 雙H 橋驅動板×1
7. 鋰電池×1
8. 4WD 移動平臺×1 套

接線說明

1. 數字口2→接超聲波
2. 數字口10→接RB-421 舵機
3. 數字口5→接雙H 橋驅動板的EB
4. 數字口6→接雙H 橋驅動板的I4
5. 數字口7→接雙H 橋驅動板的I3
6. 數字口8→接雙H 橋驅動板的I1
7. 數字口9→接雙H 橋驅動板的I2
8. 數字口11→接雙H 橋驅動板的EA

接線圖

示例程序

#include <Servo.h>
Servo myservo;
int duration; //定義變量duration 用來存儲脈沖
int distance; //定義變量distance 用來存儲距離值
int srfPin = 2; //定義srfPin 為數字口2
int z; //定義變量Z
int val; //定義變量val
int val1; //定義變量val1
int val2; //定義變量val2
void setup()
{
myservo.attach(10); //10 號引腳輸出舵機控制信號
Serial.begin(9600); //僅能使用9、10 號引腳
pinMode(8,OUTPUT); //定義I3 接口
pinMode(9,OUTPUT); //定義I4 接口
pinMode(11,OUTPUT); //定義EB(PWM 調速)接口
pinMode(5,OUTPUT); //定義EA(PWM 調速)接口
pinMode(6,OUTPUT); //定義I2 接口
pinMode(7,OUTPUT); //定義I1 接口
pinMode(srfPin,OUTPUT); //定義srfPin 為輸出接口
myservo.write(90); //使舵機轉到90 度
}
void loop()
{
delay(20); //延時20 毫秒
Goahead(); //調用前進子程序
val=Ultrasonic(z); //將超聲波讀取的距離值賦值給val
if(val<25) //判斷如果val 小于25 則繼續執行
{
Stop(); //調用停止子程序
myservo.write(7); //讓舵機轉0 度
delay(1000); //延時1 秒等待舵機到達指定位置
val1=Ultrasonic(z); //將超聲波讀取的距離值賦值給val1
delay(1000); //延時1 秒等待舵機到達指定位置
myservo.write(174); //讓舵機轉180 度
delay(1000); //延時1 秒等待舵機到達指定位置
val2=Ultrasonic(z); //將超聲波讀取的距離值賦值給val2
delay(1000); //延時1 秒等待舵機到達指定位置
myservo.write(90); //讓舵機轉90 度
delay(1000); //延時1 秒
if(val1<val2)
{
Turn_left(); //調用左轉子程序
delay(200); //延時200 毫秒
}
else
{
Turn_right(); //調用右轉子程序
delay(200); //延時200 毫秒
}
delay(500); //延時500 毫秒
}
}
int Ultrasonic(int distance)
{
digitalWrite(srfPin, LOW); //高電平觸發前發送2 微秒的低電平
delayMicroseconds(2);
digitalWrite(srfPin, HIGH); //發送10 微秒的高電平開始檢測
delayMicroseconds(10);
digitalWrite(srfPin, LOW); //等待脈沖返回前發送一個低電平
pinMode(srfPin, INPUT);
duration = pulseIn(srfPin, HIGH); //從URF02 讀取脈沖
distance = duration/58; //除以58 得到距離值
return distance;
}
void Goahead()//前進
{
analogWrite(5,145); //輸入模擬值進行設定速度
digitalWrite(6,HIGH); //使直流電機（左）順時針轉
digitalWrite(7,LOW);
analogWrite(11,160); //輸入模擬值進行設定速度
digitalWrite(8,HIGH); //使直流電機（右）逆時針轉
digitalWrite(9,LOW);
}
void Stop()//停止
{
digitalWrite(6,HIGH); //使直流電機（左）制動
digitalWrite(7,HIGH);
digitalWrite(8,HIGH); //使直流電機（右）制動
digitalWrite(9,HIGH);
}
void Turn_right()//右轉
{
analogWrite(5,165); //輸入模擬值進行設定速度
digitalWrite(6,LOW); //使直流電機（左）逆時針轉
digitalWrite(7,HIGH);
analogWrite(11,140); //輸入模擬值進行設定速度
digitalWrite(8,HIGH); //使直流電機（右）逆時針轉
digitalWrite(9,LOW);
}
void Turn_left()//左轉
{
analogWrite(5,165); //輸入模擬值進行設定速度
digitalWrite(6,HIGH); //使直流電機（左）逆時針轉
digitalWrite(7,LOW);
analogWrite(11,160); //輸入模擬值進行設定速度
digitalWrite(8,LOW); //使直流電機（右）順時針轉
digitalWrite(9,HIGH);
}
