概述

由于在遠距離傳輸過程中使用連接線可能會導致傳輸數據錯誤。2010年最新推出的IR&LED Module 是一款A(yù)rduino兼容的紅外線發射傳感器，可通過對Arduino進行編程發射出38KHz 調制信號，可適應市面上各種紅外接收頭，以便IR Receiver Module 38KHz 紅外線接收傳感器能接收到，從而實現紅外無線通訊。

性能參數

1. 供電電壓： 5V
2. 工作環境：-25~+85℃
3. 儲存溫度：-30~+100 ℃
4. 波長： 940nm
5. 模塊尺寸： 13.7mm×27.8mm
6. 模塊重量： 1g

引腳定義

傳感器引腳的定義是

• S：輸出信號
• +：電源(VCC)
• -：地(GND)

連接示意圖

模塊測試

我們使用Arduino控制器來做個測試，要用到硬件設備如下：

1. Arduino控制器×2
2. Arduino 傳感器擴展板×2
3. 紅外發射模塊×1和紅外接收模塊×1
4. 電位計模塊×1和 LED 發光模塊×1
5. 通用3P傳感器連接線×4
6. USB 數據通信線×2

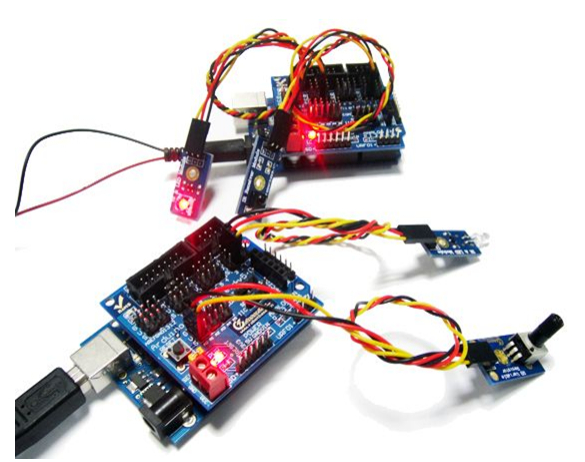

如圖所示，使用傳感器連接線將電位計模塊連接到作為發射部分的Arduino傳感器擴展板的模擬口0 上，紅外發射頭連接到 Arduino傳感器擴展板的數字口2 上。然后使用傳感器連接線將紅外接收頭連接到作為接收部分的Arduino傳感器擴展板的數字口2上，將LED 發光模塊連接到Arduino傳感器擴展板的數字口9 上。

將發送部分代碼編譯后下載到作為發送部分的Arduino里，將接收部分代碼編譯后下載到作為接收部分的Arduino里，就可以在串口助手窗口上顯示接收到的當前值（注：串口助手波特率調到115200 ）。Arduino實驗代碼如下。

發送部分程序：

#define ADD 0x00
int IR_S = 2;    // 定義數字口2 為發射模塊接口
int a;
void setup()
{
 	 pinMode(IR_S, OUTPUT);  //定義IR_S為輸出模式
 	 Serial.begin(115200); //定義頻率為115200
}
void loop()
{
    uint8_t dat,temp;
{
      a=analogRead(0); // 讀取模擬口0 的值
      temp =a/4;
      Serial.println(temp,DEC ); // 將讀取的數值打印到串口上
      IR_Send38KHZ(280,1);//發送9ms 的起始碼
      IR_Send38KHZ(140,0);//發送4.5ms 的結果碼

      IR_Sendcode(ADD);//用戶識別碼
      dat=~ADD;
      IR_Sendcode(dat);//用戶識別碼反嗎
      IR_Sendcode(temp);// 操作碼
      dat=~temp;
      IR_Sendcode(dat);//操作碼反碼

      IR_Send38KHZ(21,1);// 發送結束碼
    }
    delay(200);
}

void IR_Send38KHZ(int x,int y)  //產生38KHZ紅外脈沖
{
 for(int i=0;i<x;i++)//15=386US
   {
       if(y==1)
        {
      		digitalWrite(IR_S,1);
           delayMicroseconds(9);
           digitalWrite(IR_S,0);
           delayMicroseconds(9);
        }
       else
        {
           digitalWrite(IR_S,0);
           delayMicroseconds(20);
        }
   }
}

void IR_Sendcode(uint8_t x)
{
    for(int i=0;i<8;i++)
    {
       if((x&0x01)==0x01)
        {
            IR_Send38KHZ(23,1);
            IR_Send38KHZ(64,0);
        }
        else
        {
            IR_Send38KHZ(23,1);
            IR_Send38KHZ(21,0);
        }
        x=x>>1;
     }
}

此代碼的功能是從模擬口0 讀取電位計的值，并通過紅外發射頭將讀取的數值發送出去。

接收部分程序：

#define IR_LED  2   //IR 接收數字口2
#define MAX  128
#define MICRO_STEP  10
#define IDLE_PULSE  4000
unsigned long pulses[MAX];
unsigned char IRCOM[7];
unsigned long z;
int w;
byte f=B00000000; // 定義f 為位
int n;
int ledpin=9; // 定義數字口9 為L(zhǎng)ED 模塊接口
void setup()
{
  pinMode(IR_LED, INPUT);
  Serial.begin(115200);
  pinMode(ledpin,OUTPUT); //定義ledpin 為輸出模式
}

void loop()
{
  if( digitalRead(IR_LED) == LOW)
  {
    // 開始接收數據
        int count = 0;
        int exit = 0;
    while(!exit)
    {
      while( digitalRead(IR_LED) == LOW )
         delayMic roseconds(MICRO_STEP);
      unsigned long start = micros();
      int max_high = 0;
      while( digitalRead(IR_LED) == HIGH )
      {
        delayMic roseconds(MICRO_STEP);
        max_high += MICRO_STEP;
        if( max_high > IDLE_PULSE )
        {
          exit = 1;
          break;
        }
      }
      unsigned long duration = micros() - start;
      pulses[count++] = duration;
    }
    for(int i=3; i<4; i++)
    {
      for(int j=0;j<8;j++)
      {
        if(pulses[ i*8+j+1] < IDLE_PULSE)
         {
            IRCOM[i]=IRCOM [i] >> 1;
            if((pulses[i*8+j+1])>1000)
               {IRCOM[i] = IRCOM[i] | 0x80;}
         }
       z= pulses[i*8+j+1];
 /***************************************************/
     //將接收到的脈沖數據轉換成十進制
 /***************************************************/
       if(z<800)
          w=10000000;  //如果Z 小于800  w=10000000
       else
          w=00000000;  //如果Z 大于800  w=00000000
       f=f>>1;         // 將f 右移1 位
       f=f+w;
 /***************************************************/
     }
    }
   n=int(f);
   Serial.print(n);// 將接收到的數據打印到串口上
   analogWrite(ledpin,n); //將接收到的數據寫入ledpin 接口，控制LED 亮度
  }
}

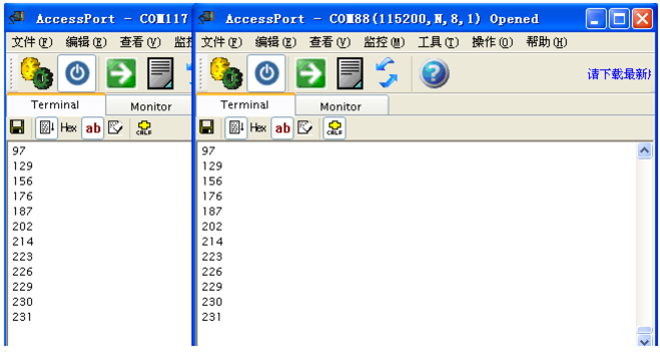

此代碼的功能是通過紅外接收頭接收發送部分發送出的電位計的值，將讀到的值來控制LED的亮度，并通過串口助手顯示當前接收到的值。如下圖所示左側串口助手（串口號為：117 ）顯示的是紅外發送部分當前發送出的電位計的值，右側串口助手（串口號為：88）顯示的是紅外接收部分接收到的數值。這樣就實現了通過旋轉角度電位計模塊無線控制接收端的LED亮度。
