產品概述

此產品由一個10段的條形的LED和一個LED控制芯片MY9221構成。該模塊采用沉金工藝，外觀更加美觀，同時采用防插反接口，操作更加安全，插口一邊有大寫字母I表示采用IIC協議通信，只用兩個IO口就可以實現對數碼管的控制, 另一邊是條形LED圖標標志。此產品可以應用在電池剩余電量，水位顯示，音樂律動和其他需要梯度顯示的地方，10段LED的顏色為1段紅色，一段黃色，和八個普通綠色。

規格參數

工作電壓：+3.3V/+5v
尺寸大?。?0mm x 25mm
重量大?。?g
通信協議：IIC

引腳定義

SCL：IIC時鐘信號引腳
SDA：IIC數據信號引腳
-：電源地
+：電源正極

使用方法

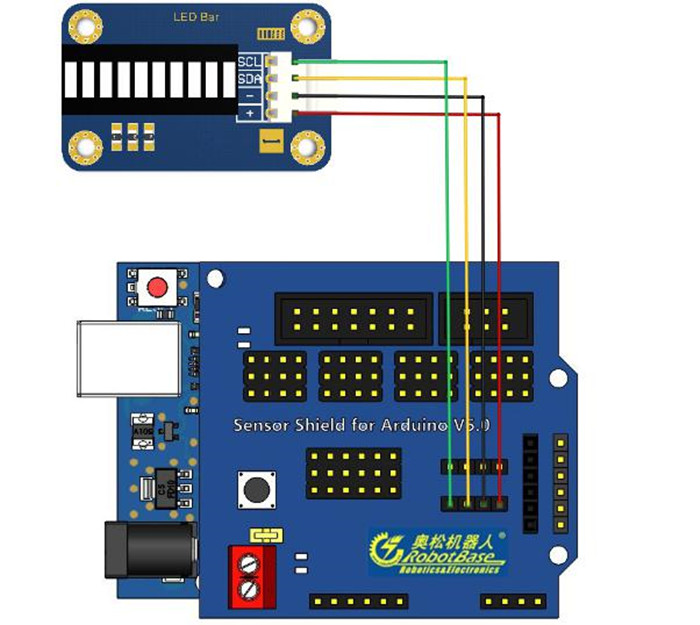

SCL引腳接到控制器的A5口, SDA引腳接到控制器的A4口。+和-分別接到電源的+5V和GND。

應用例程

示例代碼

需要添加RobotBase _LED_Bar庫文件

#include < RobotBase _LED_Bar.h>

RobotBase_LED_Bar bar(A5, A4, 0);  // Clock pin, Data pin, Orientation

void setup()
{
  // nothing to initialize
  bar.begin();
}

void loop()
{
  // Walk through the levels
  for (int i = 0; i <= 10; i++)
  {
    bar.setLevel(i);
    delay(100);
  }
}

程序效果

程序編譯下載之后，條形LED就可以正常顯示。
