==產品概述==

==產品概述==
?

+
此產品由一個電流感應器TA12-200組成構成?？梢詫⒋蟮碾娏髁哭D(zhuǎn)換為幅度小的電壓量輸出。該模塊采用沉金工藝，外觀更加美觀，同時采用防插反3Pin接口，操作更加安全，插口一邊有大寫字母A表示該模塊位模擬量傳感器，另一邊是電流表的圖標標志表示該模塊具有測試電流的功能。此產品可以應用于交流電的電流檢測，最大可檢測的電流為5A。

==規格參數==

==規格參數==
?

+
# 工作電壓 ：+5v
 +
# 尺寸大?。?30mm x 25mm
 +
# 重量大小：8g
 +
# 信號類型：模擬信號
 +
===引腳定義===
 +
* S：信號引腳
 +
* NC：不需要連接
 +
* -：電源地

==使用方法==

==使用方法==
 +
[[文件:RB-02S08801.jpg|700px|縮略圖|居中]]
 +
[[文件:RB-02S08802.jpg|700px|縮略圖|居中]]
 +

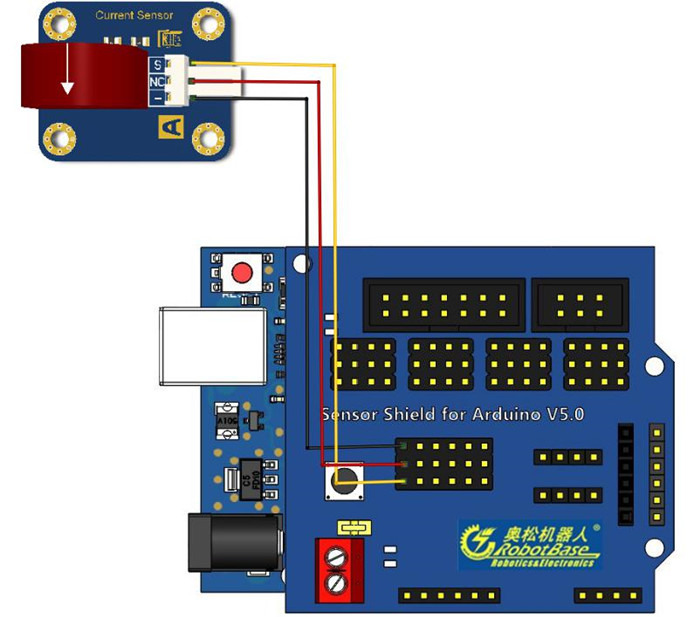

S引腳接到控制器的A0口。NC和 - 分別接到電源的+5V和GND。注：NC可以不接
 +
==應用例程==
 +
===示例程序===
 +
<pre style='color:blue'>#define ELECTRICITY_SENSOR A0 // Analog input pin that sensor is attached to

?
==應用例程==
+
float amplitude_current;              //amplitude current
 +
float effective_value;      //effective current

 +
void setup()
 +
{
 +
Serial.begin(9600);
 +
pins_init();
 +
}
 +
void loop()
 +
{
 +
int sensor_max;
 +
sensor_max = getMaxValue();
 +
Serial.print("sensor_max = ");
 +
Serial.println(sensor_max);
 +
//the VCC on the RobotBase interface of the sensor is 5v
 +
amplitude_current=(float)sensor_max/1024*5/800*2000000;
 +
effective_value=amplitude_current/1.414;//minimum_current=1/1024*5/800*2000000/1.414=8.6(mA)
 +
//Only for sinusoidal alternating current
 +
Serial.println("The amplitude of the current is(in mA)");
 +
Serial.println(amplitude_current,1);//Only one number after the decimal point
 +
Serial.println("The effective value of the current is(in mA)");
 +
Serial.println(effective_value,1);
 +
}
 +
void pins_init()
 +
{
 +
pinMode(ELECTRICITY_SENSOR, INPUT);
 +
}
 +
/*Function: Sample for 1000ms and get the maximum value from the SIG pin*/
 +
int getMaxValue()
 +
{
 +
int sensorValue;            //value read from the sensor
 +
int sensorMax = 0;
 +
uint32_t start_time = millis();
 +
while((millis()-start_time) < 1000)//sample for 1000ms
 +
{
 +
sensorValue = analogRead(ELECTRICITY_SENSOR);
 +
if (sensorValue > sensorMax)
 +
{
 +
/*record the maximum sensor value*/
 +
sensorMax = sensorValue;
 +
}
 +
}
 +
return sensorMax;
 +
}</pre>
 +
===程序效果===
 +
打開串口監視器之后，會輸出當前檢測到的模擬值。

==產品相關推薦==

==產品相關推薦==
?
購買地址：[http://m.gharee.com/goods-175.html RB-65PG舵機]
+
購買地址：[]
