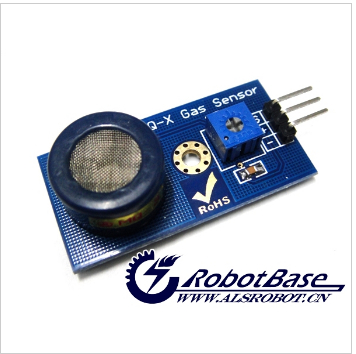

產品概述
- MQ-3氣體傳感器所使用的氣敏材料是在清潔空氣中電導率較低的二氧化錫(SnO2)。當傳感器所處環境中存在酒精蒸發汽時，傳感器的電導率隨空氣中酒精氣體濃度的增加而增大。使用簡單的電路即可將電導率的變化轉化為與該氣體濃度相對應的輸出信號。MO-3氣體傳感器對酒精的靈敏度高，可以抵抗汽油、煙霧、水蒸氣的干擾。這種傳感器可檢測多種濃度酒精氣氛，是一款適合多種應用的低成本傳感器。
- 用途：用于機動車駕駛人員是否酗酒及其它嚴禁酒后作業人員的現場檢測；也用于其它場所乙醇蒸汽的檢測
規格參數
- 探測范圍：10~1000ppm酒精
- 特征氣體：125ppm酒精
- 加熱電壓：5 ±0.2V （AC·DC）
- 回路電壓：≤24V DC
- 負載電阻：可調
- 清潔空氣中電壓：≤1.5V
- 靈敏度：Rin air/Rin typical gas≥5
- 響應時間：≤10S
- 恢復時間：≤30S
- 元件功耗：≤ 0.9W
- 使用壽命： 5 年
- 模塊尺寸： 20.5mm×41mm

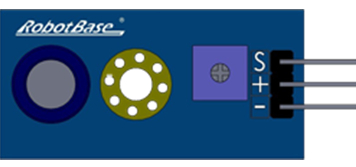

接口定義
- S：輸出信號
- +：電源(VCC)
- -：地(GND)
使用方法
使用硬件
- Arduino 控制器×1
- Arduino 傳感器擴展板×1
- MQ-3酒精傳感器模塊×1
- 蜂鳴器發聲模塊×1或 LED 發光模塊×1
- 通用3P傳感器連接線×2
- USB數據通信線×1

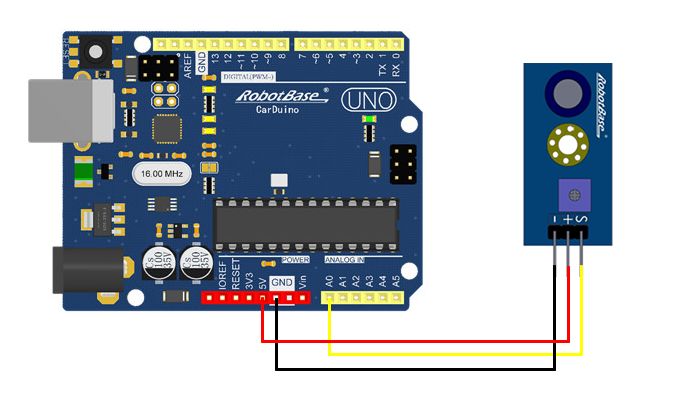

連接示意圖
S 端口連接到控制器的 I/O 口。+、- 分別接到電源的+5V和GND。

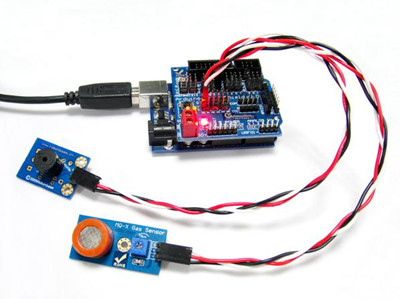

如圖所示，氣體傳感器屬于模擬傳感器，使用傳感器連接線將氣體傳感器連接到Arduino傳感器擴展板的模擬口0 上。如需檢測到某一濃度酒精時報警可以把本公司的蜂鳴器模塊（也可以使用 LED 發光模塊）連接到數字口上。由于氣體傳感器內部由發熱器件耗電量較大，所以建議Arduino采用外部供電。將代碼編譯后下載到Arduino上。
例子程序
int Buzzer=8; // 定義數字口8 為Buzzer （蜂鳴器）
void setup()
{
pinMode(Buzzer,OUTPUT); // 定義數字口8 為輸出模式
Serial.begin(9600);
}
void loop()
{
int val;
val=analogRead(0);
Serial.println(val,DEC);
while(val<500)
{
digitalWrite(Buzzer,HIGH); //蜂鳴器不響
val=analogRead(0);
Serial.println(val,DEC);
}
digitalWrite(Buzzer,LOW); // 蜂鳴器響
}
程序效果
- 代碼功能是，通過模擬口 0 采集氣體傳感器的信號，然后通過串口輸出到電腦上，我們可以使用串口助手看到結果。我們設定當串口上數值小于500 時蜂鳴器不報警，大于500 時蜂鳴器報警。
- 根據氣體傳感器內部構造，加上電后需要等待1 分鐘預熱后才能進行測量，預熱后能感受到探頭有明顯的溫度。
- 酒精檢測，把酒精放到探頭的下方，探頭就會檢測到，我們通過串口助手觀察數據（注：我們用酒精測試出的數據僅供參考）。
