產品概述

此產品由一個直徑10mm高2.7mm的扁平馬達和一些基本的電子器件構成。該模塊采用3Pin的防插反插頭，操作安全，插口旁邊有一個大寫字母D表示該模塊為一個數字型模塊，可以通過控制信號的高低才控制馬達的振動和關閉，插頭另一側為振動的圖片表示。該模塊振動效果和手機振動效果一樣，此產品可以應用于一些需要振動的設備上，以及一些小的玩具上面。

規格參數

1. 工作電壓 ：+3.3V/+5v
2. 尺寸大小： 30mm x 25mm
3. 重量大小：3g
4. 信號類型：數字信號

接口定義

• S：信號引腳
• +：電源正極
• -： 電源地

基本使用方法

硬件連接圖

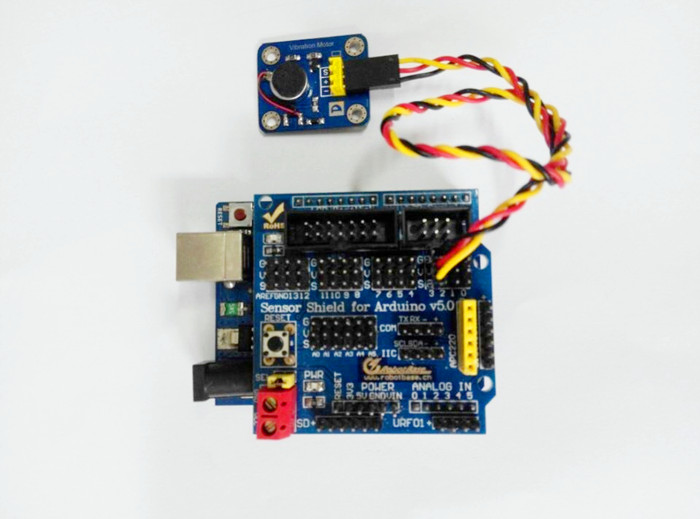

實物連接圖：

產品接線圖：

S引腳接到控制器的D3口。+和-分別接到電源的+5V和GND。

例子程序

int MoPin = 3;    // vibrator s connected to digital pin 3
void setup()  {
  pinMode( MoPin, OUTPUT );
}
void loop()  {
    digitalWrite(MoPin, HIGH);
    delay(1000);
    digitalWrite(MoPin, LOW);
    delay(1000);
 }
}

程序效果

程序編譯下載之后，振動馬達就會以1秒的間隔振動起來。

實驗例程

使用硬件

• 震動馬達 * 1個
• 陶瓷震動傳感器 * 1個
• LED 食人魚燈（紅色） * 1個
• Carduino UNO 控制器 * 1個
• USB 數據下載線 * 1個
• Arduino XBee Sensor Shield * 1個

=硬件接線

如圖所示進行接線

序號	1	2	3
產品名稱	陶瓷震動傳感器	震動馬達	LED食人魚燈
XBee Sensor Shield	A0	D3	D2	} 例子程序 int zhendong = 3; int led = 2; int zhen = A0; void setup() { pinMode(2,OUTPUT); pinMode(3,OUTPUT); pinMode(A0,INPUT); Serial.begin(9600); } void loop() { int val = analogRead(A0); Serial.print("zhendong = "); Serial.println(val); digitalWrite(3,HIGH); if(val > 30) { digitalWrite(2,HIGH); delay(1000); } else digitalWrite(2,LOW); } 程序效果 當 A0 接口檢測到的陶瓷震動傳感器模擬量輸出值大于30時，LED食人魚燈點亮1秒，然后熄滅，再進行檢測，直到下次模擬量檢測超過30時，LED食人魚燈再次點亮，以此循環。 產品相關推薦 產品購買地址 Arduino 振動馬達 周邊產品推薦 Carduino UNO控制器 通用傳感器連接線 3P USB接口連接線 相關問題解答 相關學習資料 奧松機器人技術論壇
