第1行： 第1行：
 +
[[文件:02S027A01.png|500px|縮略圖|右]]
 +
==產品概述==
 +
此款新推出的單向傾角傳感器數據接口采用防插反插頭，接口兩側分別有字母“D”代表信號類型為數字信號，和 “傾角”標識代表傳感器類型，傳感器特設4顆M3固定安裝孔，調節方向與固定方便易用，美觀大方。此傳感器基于鋼球開關的數字模塊，利用鋼球的特性，通過重力作用使鋼球向低處滾動，從而使開關閉合或斷開，國內的滾珠開關大都是水銀開關，易破損、氧化、漏氣、壽命短、污染環境等弊端，鋼球滾珠開關摒棄以上缺點，更環保易用，比使用水銀開關更加安全。因此可作為單向傾角傳感器使用。單向傾角傳感器輸入模塊，可在控制器上應用，通過3P傳感器連接線插接到專用傳感器擴展板上使用，能夠?qū)崿F(xiàn)非常有趣的互動作品。
 +
==規格參數==
 +
# 工作電壓 ：3.3 - 5v
 +
# 尺寸大?。?30mm x 25mm
 +
# 重量大小：2g
 +
# 信號類型：數字信號
 +
# 鋼球開關模塊角度：2 - 5度

 +
==接口定義==
 +
* S：信號引腳
 +
* -：電源地
 +
* +：電源正極
 +
[[文件:02S027A02.png|500px|縮略圖|居中]]
 +
 +
==使用方法==
 +

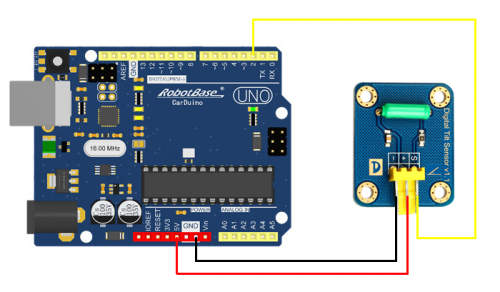

===連接圖===
 +
[[文件:02S027A03.png|500px|縮略圖|居中]]
 +
S引腳接到控制器的D3口。+和-分別接到電源的+5V和GND。
 +
===例子程序===
 +
<pre style='color:blue'>
 +
int qingjiaoPin = 2;                      //定義傾角開關信號引腳數字2
 +
int ledPin =  13;                          //定義板載LED引腳
 +
int qingjiaoState = 0;                    //定義傾角狀態
 +
void setup()
 +
{
 +
  pinMode(ledPin, OUTPUT);          //定義LED引腳為輸出
 +
  pinMode(qingjiaoPin, INPUT);      //定義傾角開關引腳為輸入
 +
}
 +
 +
void loop()
 +
{
 +
  qingjiaoState = digitalRead(qingjiaoPin);    //讀取傾角開關引腳的值
 +
  if (qingjiaoState == LOW) {                      //判斷傾角開關的狀態值是否為低電平
 +
    digitalWrite(ledPin, HIGH);                      //向LED引腳置高電平
 +
  }
 +
  else {
 +
    digitalWrite(ledPin, LOW);                      //向LED引腳置低電平
 +
  }
 +
}
 +
</pre>
 +
===程序效果===
 +
將傳感器單向傾斜時，13引腳的LED小燈亮起，向另一向傾斜或不傾斜時，LED小燈熄滅。
 +
==產品相關推薦==
 +
[[文件:erweima.png|230px|無框|右]]
 +
===購買地址===
 +
[http://m.gharee.com/goods-140.html 綠色單向傾角傳感器]
 +
===周邊產品推薦===
 +
[http://m.gharee.com/goods-167.html Arduino 旋轉角度傳感器]<br/>
 +
[http://m.gharee.com/goods-212.html 銀色單向傾角傳感器]<br/>
 +
[http://m.gharee.com/goods-196.html 通用傳感器連接線 3P杜邦連接線]
 +
===相關問題解答===
 +
===相關學習資料===
 +
[http://www.makerspace.cn/portal.php 奧松機器人技術論壇]

2015年12月23日 (三) 17:17的版本


目錄

產品概述

此款新推出的單向傾角傳感器數據接口采用防插反插頭，接口兩側分別有字母“D”代表信號類型為數字信號，和 “傾角”標識代表傳感器類型，傳感器特設4顆M3固定安裝孔，調節方向與固定方便易用，美觀大方。此傳感器基于鋼球開關的數字模塊，利用鋼球的特性，通過重力作用使鋼球向低處滾動，從而使開關閉合或斷開，國內的滾珠開關大都是水銀開關，易破損、氧化、漏氣、壽命短、污染環境等弊端，鋼球滾珠開關摒棄以上缺點，更環保易用，比使用水銀開關更加安全。因此可作為單向傾角傳感器使用。單向傾角傳感器輸入模塊，可在控制器上應用，通過3P傳感器連接線插接到專用傳感器擴展板上使用，能夠?qū)崿F(xiàn)非常有趣的互動作品。

規格參數

  1. 工作電壓 ：3.3 - 5v
  2. 尺寸大小： 30mm x 25mm
  3. 重量大?。?g
  4. 信號類型：數字信號
  5. 鋼球開關模塊角度：2 - 5度

接口定義

  • S：信號引腳
  • -：電源地
  • +：電源正極

使用方法

連接圖


S引腳接到控制器的D3口。+和-分別接到電源的+5V和GND。

例子程序

int qingjiaoPin = 2;                       //定義傾角開關信號引腳數字2
int ledPin =  13;                           //定義板載LED引腳
int qingjiaoState = 0;                    //定義傾角狀態
void setup()
{
  pinMode(ledPin, OUTPUT);          //定義LED引腳為輸出
  pinMode(qingjiaoPin, INPUT);      //定義傾角開關引腳為輸入
}

void loop()
{
  qingjiaoState = digitalRead(qingjiaoPin);    //讀取傾角開關引腳的值
  if (qingjiaoState == LOW) {                      //判斷傾角開關的狀態值是否為低電平
    digitalWrite(ledPin, HIGH);                      //向LED引腳置高電平
  }
  else {
    digitalWrite(ledPin, LOW);                       //向LED引腳置低電平
  }
}

程序效果

將傳感器單向傾斜時，13引腳的LED小燈亮起，向另一向傾斜或不傾斜時，LED小燈熄滅。

產品相關推薦


購買地址

綠色單向傾角傳感器

周邊產品推薦

Arduino 旋轉角度傳感器
銀色單向傾角傳感器
通用傳感器連接線 3P杜邦連接線

相關問題解答

相關學習資料

奧松機器人技術論壇
