產品概述

此產品由一個電流感應器TA12-200組成構成?？梢詫⒋蟮碾娏髁哭D(zhuǎn)換為幅度小的電壓量輸出。該模塊采用沉金工藝，外觀更加美觀，同時采用防插反3Pin接口，操作更加安全，插口一邊有大寫字母A表示該模塊位模擬量傳感器，另一邊是電流表的圖標標志表示該模塊具有測試電流的功能。此產品可以應用于交流電的電流檢測，最大可檢測的電流為5A。

規格參數

1. 工作電壓 ：+5v
2. 尺寸大?。?30mm x 25mm
3. 重量大?。?g
4. 信號類型：模擬信號

引腳定義

• S：信號引腳
• NC：不需要連接
• -：電源地

使用方法

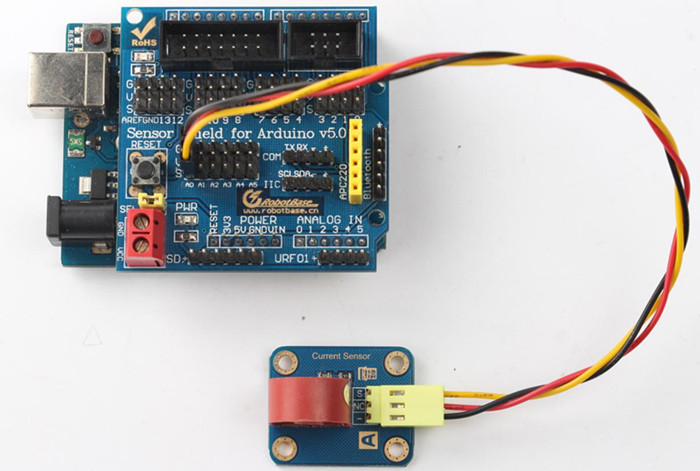

S引腳接到控制器的A0口。NC和 - 分別接到電源的+5V和GND。注：NC可以不接

應用例程

示例程序

#define ELECTRICITY_SENSOR A0 // Analog input pin that sensor is attached to

float amplitude_current;               //amplitude current
float effective_value;       //effective current

void setup()
{
	Serial.begin(9600);
	pins_init();
}
void loop()
{
	int sensor_max;
	sensor_max = getMaxValue();
	Serial.print("sensor_max = ");
	Serial.println(sensor_max);
	//the VCC on the RobotBase interface of the sensor is 5v
	amplitude_current=(float)sensor_max/1024*5/800*2000000;
	effective_value=amplitude_current/1.414;//minimum_current=1/1024*5/800*2000000/1.414=8.6(mA)
						//Only for sinusoidal alternating current
	Serial.println("The amplitude of the current is(in mA)");
	Serial.println(amplitude_current,1);//Only one number after the decimal point
	Serial.println("The effective value of the current is(in mA)");
	Serial.println(effective_value,1);
}
void pins_init()
{
	pinMode(ELECTRICITY_SENSOR, INPUT);
}
/*Function: Sample for 1000ms and get the maximum value from the SIG pin*/
int getMaxValue()
{
	int sensorValue;             //value read from the sensor
	int sensorMax = 0;
	uint32_t start_time = millis();
	while((millis()-start_time) < 1000)//sample for 1000ms
	{
		sensorValue = analogRead(ELECTRICITY_SENSOR);
		if (sensorValue > sensorMax)
		{
			/*record the maximum sensor value*/
			sensorMax = sensorValue;
		}
	}
	return sensorMax;
}

程序效果

打開串口監視器之后，會輸出當前檢測到的模擬值。
