產品概述

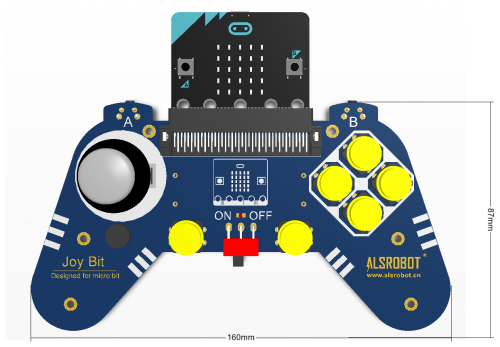

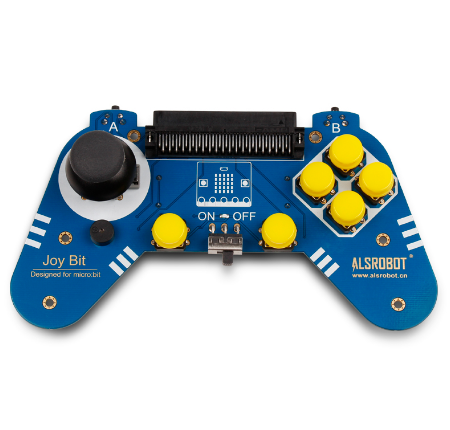

JoyBit是專為micro:bit設計的游戲型擴展板，其外形按照掌上游戲機、娛樂手柄的外形和鍵位設計，同時板載蜂鳴器可播放音樂。JoyBit擴展板可用2節AAA電池供電，也可以通過micro:bit的USB接口直接供電。JoyBit讓你在學習的同時體會到更多的快樂，實現更多有趣的創意。

產品參數

基本參數

  1. 品名：JoyBit擴展板
  2. 貨號：RB-01C145
  3. 品牌：奧松機器人
  4. 產地：哈爾濱

電氣參數

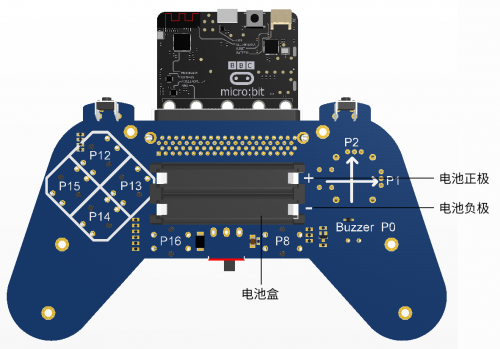

  1. 供電方式：2節AAA電池（7號電池）或通過USB接口連接microbit供電
  2. 工作電壓：3V或USB 5V供電

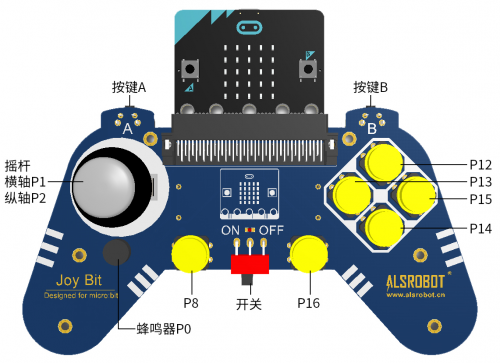

  3. 蜂鳴器控制：P0
  4. 搖桿橫軸：P1 搖桿推到左邊讀取模擬值為0，推倒右端讀取值為1023
  5. 搖桿縱軸：P2 搖桿推到下端讀取模擬值為0，推到上端讀取值為1023
  6. 按鍵A：等同于micro:bit板上的按鍵A，連接P5
  7. 按鍵B：等同于micro:bit板上的按鍵B，連接P11
  8. 擴展板上的黃色按鍵均為按下時檢測到高電平，松開時檢測到低電平

使用方法


效果：搖桿的使用--推動搖桿，micro:bit點陣屏顯示對應方向的箭頭圖形指示，搖桿位于中心時顯示“x”
