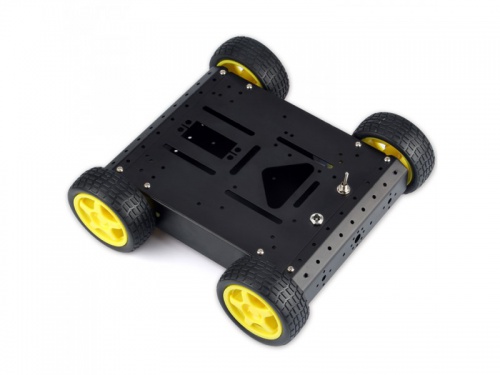

(RB-13K006)4WD鋁合金小車平臺
目錄 |
產品概述
2014年最新推出的Arduino 4WD鋁合金移動機器人平臺是哈爾濱奧松機器人科技有限公司汲取國內外多款移動平臺優點于一體，并結合全國大學生電子設計競賽規則以及Arduino互動教學課程要求，自主研發的全鋁合金4輪驅動移動機器人平臺。此款平臺可搭載多款控制器、驅動器、傳感器和無線射頻模塊等，平臺上支撐板設有51單片機控制器、Arduino mega168控制器、Arduino mega328控制器、Arduino MEGA1280控制器、32路舵機控制器固定孔，二自由度舵機云臺固定槽、碰撞開關安裝孔，除此之外，前端板可安裝紅外避障傳感器、紅外測距傳感器、光線傳感器、超聲波傳感器、超亮發光燈等。平臺主體采用硬質鋁合金材料，此種材料具有重量輕、強度高、不變形等特點。再加上獨特的外形設計與色彩搭配，給人以炫酷的感覺。由于近年來機器人比賽多為競技對抗類，所以多款顏色選擇，可讓您按顏色分隊場地上方懸掛攝像頭，可以進行圖像識別與圖像追蹤應用。平臺動力輸出類型為四輪驅動，特設常用多款直流減速電機固定孔，可依據個人喜好更換電機與輪胎，使機器人輕松完成越障、爬坡等高性能測試。平臺輪胎采用優質彈性橡膠，具有減震、耐磨、抓地力強等優點，能適應光滑路面和崎嶇路面。這款平臺非常適合Arduino愛好者、各大中小學開展機器人普及教育使用，更適合學生用其參加全國大學生電子大賽、智能車競賽、足球機器人等比賽。讓你輕松感受機器人DIY無限樂趣！

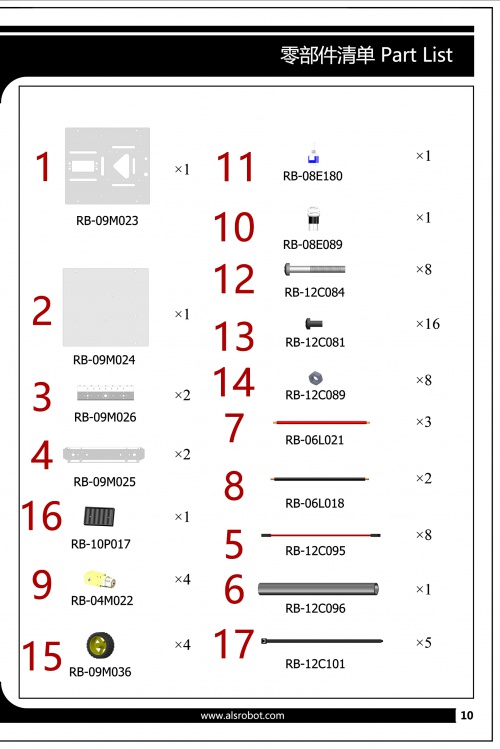

配件清單
技術參數
平臺參數
- 車輪直徑：65mm
- 車輪寬度：26mm
- 平臺長度：206mm
- 平臺寬度：200mm
- 平臺高度：65mm
- 平臺重量：620g
- 底盤距地面距離：13mm
平臺尺寸圖
直流減速電機（1：48）
- 驅動電機齒輪箱減速比：1:48
- 無負載轉速（3V）：168RPM
- 無負載轉速（6V）：300RPM
- 無負載時電流（3V）：90mA
- 無負載時電流（6V）：100mA
- 扭矩大小 (3V): 0.04N.m
- 扭矩大小 (6V): 0.08N.m
- 尺寸大?。?0.50 mm×27.00 mm×23.00 mm（長×寬×高）
- 重量大小: 約30g
安裝步驟
步驟1：充電接口撥動開關連接線制作
步驟2：側板電機安裝
使用零件：黃色直流減速電機*4個、平臺側板*2個、M3*25螺絲*8個、M3六角螺母*8個
注意在側板電機安裝前，先將電機連接線進行焊接，否則安裝后不便于焊接。
步驟3：側板與底板的安裝
使用零件：步驟2中安裝好的側板*2組、平臺底板*1個、M3*6螺絲*4個
步驟4：充電接口撥動開關安裝
使用零件：步驟1中做好的充電接口撥動開關連接線、平臺上板*1個
步驟5：端板的安裝
使用零件：步驟3中安裝的組合體、平臺端板*2個、M3*6螺絲*4個
步驟6：上板的安裝
使用零件：步驟4中安裝的組合體、步驟5中安裝的組合體、M3*6螺絲*4個
步驟7：車輪安裝
使用零件：步驟6中安裝的組合體、車輪*4個
