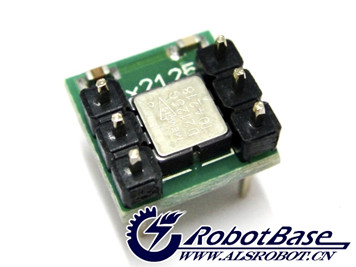

(SKU:RB-02S011)Memsic 2125雙軸加速度計

產品概述

Memsic 2125雙軸加速度計可用于機器人傾倒檢測，平衡維持，撞擊或壓力檢測。

規格參數

1. 工作電壓 ：3.3V~5V
2. 工作電流：<5mA
3. 工作頻率 ：100Hz PWM輸出信號
4. 數位PWM輸出
5. 連續自我測試
6. 工作溫度：0~70℃
7. 測量范圍：±3 g
8. 尺寸大?。?10.7 x 10.7 x 11.8 mm
9. 重量大?。?g

使用方法

引腳定義

• Tout：溫度輸出
• Yout：Y軸PWM輸出
• GND：電源地
• GND：電源地
• Xout：X軸PWM輸出
• VDD：電源正極


700px

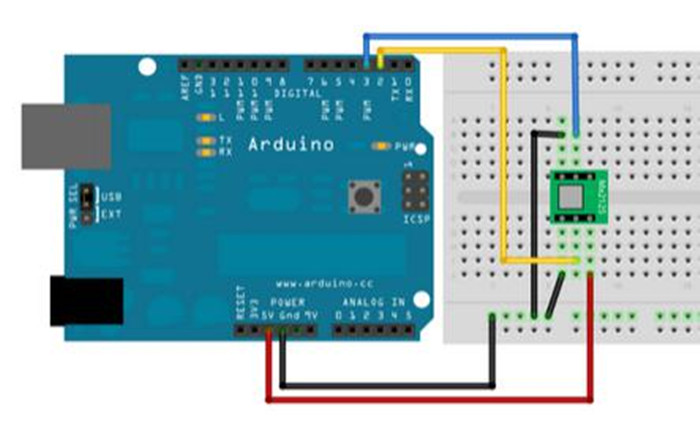

連接圖示

Gout接D2引腳，Yout接D3引腳，GND接控制器GND，VDD接控制器+5V

應用例程

依照程序連接Memsic 2125雙軸加速度計與UNO，觀察串口X、Y軸輸出數據

示例代碼

const int xPin = 2 ;                           // 定義X軸引腳
const int yPin = 3 ;                          // 定義Y軸引腳

void setup()
{
Serial.begin(9600); 		//設置波特率
pinMode(xPin,  INPUT);		//設置引腳模式
pinMode(yPin,  INPUT);		//設置引腳模式
}
void loop()
{
int pulseX, pulseY;
int accelerationX , accelerationY ;
pulseX = pulseIN(xPin, HIGH);
pulseY = pulseIN(yPin, HIGH);
accelerationX = ((pulseX / 10)-500) * 8;
accelerationY = ((pulseY / 10)-500) * 8;
    Serial.print(accelerationX);       /
Serial.print(“	”);
Serial.print(accelerationY);
Serial.println();
  delay(100);
}

程序效果

在串口監視器下X、Y軸輸出數據。
