產品概述

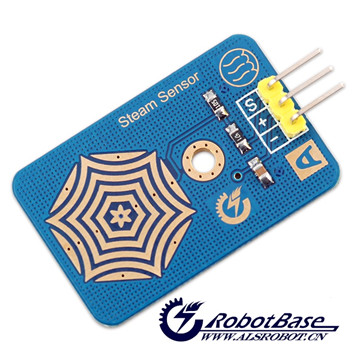

水蒸氣傳感器是一個模擬傳感器，與Arduino 傳感器擴展板v5.0結合使用，可以制作簡單的雨水探測器與液位開關。
當傳感器表面的濕度上升，輸出電壓將增大。
警告:連接器部分不防水，請注意不要直接把連接器在水中。

產品參數

  1. 工作電壓 ：3.3V或5V
  2. 工作電流 ：<20mA
  3. 工作溫度范圍：－10℃～＋70℃
  4. 接口類型：模擬信號輸出
  5. 尺寸大?。?5mm x 23mm
  6. 重量大小：3g


7.產品尺寸圖


8.接口定義

  • S：信號輸出
  • +：電源(VCC)
  • -：地(GND)

工作原理

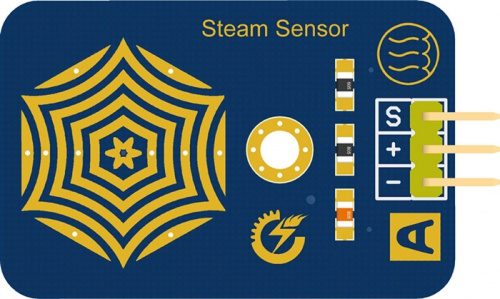

水蒸氣的檢測原理和水位傳感器檢測原理相似，都是通過電路板上一系列裸露的印刷平行線檢測水量的大小。水量越多，就會有更多的導線被聯通，隨著導電的接觸面積增大，輸出的電壓就會逐步上升，該傳感器檢測的面積約為 13mm * 15mm，除了可以檢測水量的大小，還可以檢測空氣中的水蒸氣。

編程原理

水蒸氣傳感器共引出三個引腳，分別是信號 S、電源負 GND、電源正 Vcc。在實際應用時，將 S 端連接在 Arduino UNO 控制器的模擬接口，例如模擬接口 A0，通過 Arduino 讀取傳感器輸出的模擬量，然后通過 Arduino IDE 自帶的串口監視器顯示出來。

使用方法

example1_Arduino

  • 主要硬件
Arduino UNO 控制器
水蒸氣傳感器
杜邦線（公對母）
USB 數據線

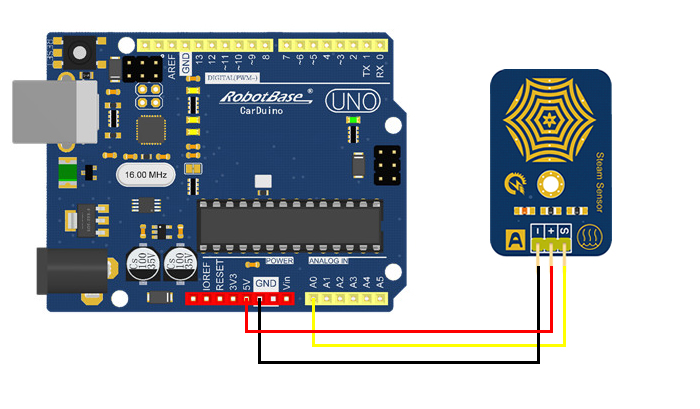

  • 硬件連接
S端口接到控制器的模擬輸入引腳。5V 和GND分別接到電源的+5V和GND。

將水蒸氣傳感器依照程序接入Arduino UNO控制器的A0接口，觀察檢測不同濕度值時，反饋的測量值。

  • 示例程序
void setup()
{
    Serial.begin(9600);     //打開串口，設置串口波特率為9600bps
}
void loop()
{
    int val;
    val=analogRead(0);      //將水蒸氣傳感器連接到模擬接口0
    Serial.print("Moisture is ");
    Serial.println(val,DEC); //通過串口打印讀取到的模擬值
    delay(100);
}
  • 程序效果
傳感器檢測空氣中濕度值，通過模擬量的大小體現出濕度的大小，通過 Arduino IDE 的串口監視器打印出來。

資料下載

  • 產品資料

下載鏈接： https://pan.baidu.com/s/13HrU72a-9hdBugkUTTrTeQ 提取碼：f7mj
