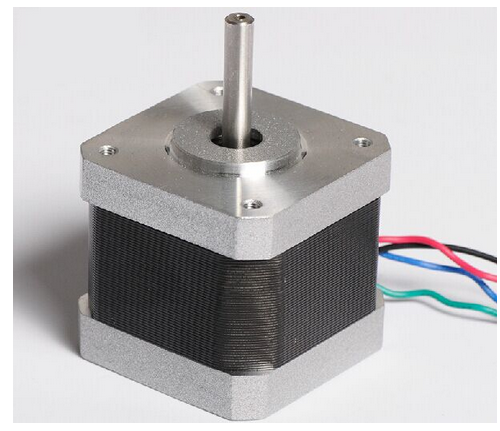

SKU:RB-04M053 42步進電機 42BYGHW609

產品概述

42BYGHW609步進電機是奧松機器人有限公司最新推出的一款步進電機，此款步進電機采用特殊結構、優良材質和先進的制造工藝，高性能，采用交流伺服控制原理，具有交流伺服電機運行特性。并且軸承的質量高，使用壽命長，可避免重復拆裝和維修的麻煩，方便易用，高性價比。

規格參數

1. 電機型號：42BYGHW609
2. 步距角：1.8°
3. 電壓：3.4V
4. 電流：1.7A
5. 相電阻：2歐
6. 電感：3mH
7. 靜力矩：4000g.cm
8. 定位力矩：220g.cm
9. 電機尺寸：42*42*40mm 線長300mm 軸長22mm 軸徑5mm
10. 重量：0.26kg
11. 相線：四線兩相
12. 用途：DIY模型制作

產品尺寸圖

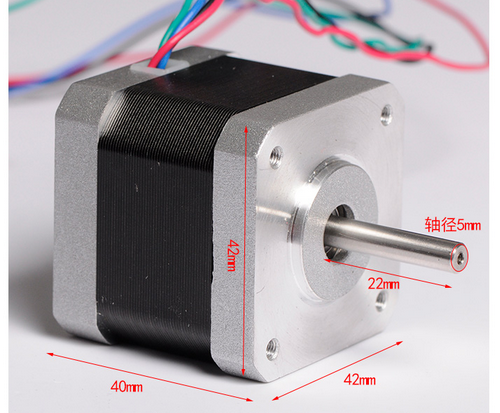

實物尺寸圖

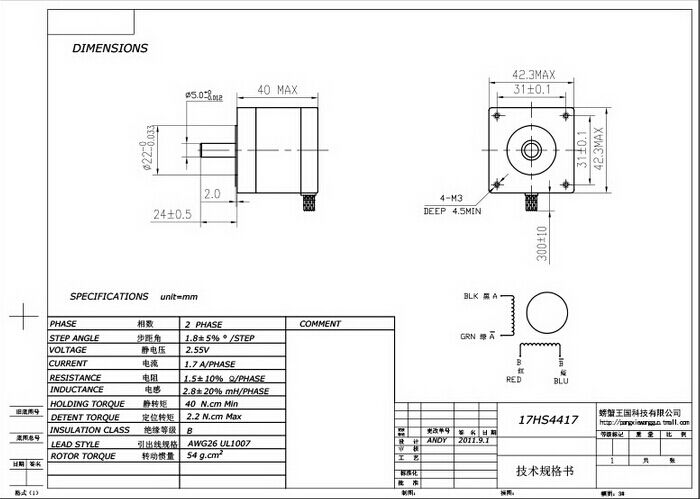

CAD工程尺寸圖

使用方法

接線說明

硬件設備

• 雙H橋電機驅動板——產品介紹

• 42步進電機 42BYGHW609

• 7.4V 2200mAh鋰電池


例子程序

int ENA=2;
int IN1=3;
int IN2=4;
int ENB=5;
int IN3=6;
int IN4=7;

void setup()
{
 pinMode(ENA,OUTPUT);
 pinMode(ENB,OUTPUT);
 pinMode(IN1,OUTPUT);
 pinMode(IN2,OUTPUT);
 pinMode(IN3,OUTPUT);
 pinMode(IN4,OUTPUT);
 digitalWrite(ENA,HIGH);
 digitalWrite(ENB,HIGH);
}
void loop()
{
 digitalWrite(IN1,LOW);
 digitalWrite(IN2,HIGH);
 digitalWrite(IN3,HIGH);
 digitalWrite(IN4,LOW);
 delay(10);
 digitalWrite(IN1,LOW);
 digitalWrite(IN2,HIGH);
 digitalWrite(IN3,LOW);
 digitalWrite(IN4,HIGH);
 delay(10);
 digitalWrite(IN1,HIGH);
 digitalWrite(IN2,LOW);
 digitalWrite(IN3,LOW);
 digitalWrite(IN4,HIGH);
 delay(10);
 digitalWrite(IN1,HIGH);
 digitalWrite(IN2,LOW);
 digitalWrite(IN3,HIGH);
 digitalWrite(IN4,LOW);
 delay(10);
}

視頻演示

產品相關推薦

產品資料

下載鏈接：https://pan.baidu.com/s/10B_lj9W3laHQe0gRWTlbMg 提取碼：vym6
