產品概述

還在為驅動點陣連接復雜的接線煩惱嗎？還在為 Arduino 控制器屈指可數的 I/O 資源犯愁嗎？2013 最新推出的 8X8 LED Matrix Module v1.0 點陣模塊是哈爾濱奧松機器人科技有限公司研發的一款易安裝、易連接、可拓展的 8X8 點陣模塊。此模塊采用高速的 74HC595 串并轉換芯片。SPI 接口，僅需要 3 根信號線即可驅動多塊 8x8 點陣屏，最大限度的節省您寶貴的 Arduino 控制器 I/O 資源。行列信號全部傳輸完畢后再更新顯示，顯示亮麗，可靠性高。適合于 Arduino 控制器、STC 單片機、AVR 單片機等。

規格參數

1. 產品名稱：8*8點陣模塊
2. 產品貨號：RB - 05L009
3. 工作電壓：DC 5V
4. 接口類型：SPI
5. 產品類型：顯示輸出
6. 制作工藝：FR4雙面噴錫
7. 固定孔尺寸：3.2 mm
8. 對角固定孔間距：22.67 mm
9. 固定孔距板邊緣：7.93 mm
10. 人性化設計：可級聯應用顯示
11. 工作溫度：10℃-30℃
12. 工作濕度：10%~90% 無凝結
13. 重量：12g
14. 產品尺寸：32mm x 32mm x 23mm

使用方法

使用硬件

• Carduino UNO 控制器 * 1個
• Carduino UNO 傳感器擴展板 v5.0 * 1個
• 8X8 LED Matrix Module v1.0 * 1個
• 3P 通用連接線 * 1條
• 2P 電源線 * 1組
• USB 數據通信線 * 1條

接線方法

通過 SPI 通信方式中的 DIN、CLK、LTH 對 LED 點陣進行控制。DIN 為數據，CLK為時鐘，LTH 為鎖存。

將 8X8 點陣模塊的 DIN、CLK、LTH 分別連接到 Arduino 傳感器擴展板的數字 4、5、6 引腳，VCC、GND 分別連接到傳感器擴展板的任意一個 V、G 端口。最后連接Arduino 控制器至計算機。

例子程序

//Pin connected to ST_CP of 74HC595
int latchPin = 6;
//Pin connected to SH_CP of 74HC595
int clockPin = 5;
////Pin connected to DS of 74HC595
int dataPin = 4;
int tab[]={0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe};
void setup() {
  //set pins to output because they are addressed in the main loop
  pinMode(latchPin, OUTPUT);
  pinMode(clockPin, OUTPUT);
  pinMode(dataPin, OUTPUT);
}

void loop() {
  for(int i = 0; i < 8; i++){
    for(int j = 0; j < 8; j++){
      digitalWrite(latchPin, LOW);
//      shiftOut(dataPin, clockPin, LSBFIRST, (0xff-(1<<i)));
      shiftOut(dataPin, clockPin, LSBFIRST, tab[i]);
      shiftOut(dataPin, clockPin, LSBFIRST, 0xff);
      digitalWrite(latchPin, HIGH);
      delay(50);
    }
  }
    for(int i = 0; i < 8; i++){
    for(int j = 0; j < 8; j++){
      digitalWrite(latchPin, LOW);
//      shiftOut(dataPin, clockPin, LSBFIRST, (0xff-(1<<i)));
      shiftOut(dataPin, clockPin, LSBFIRST, 0x00);
      shiftOut(dataPin, clockPin, LSBFIRST, tab[i]);
      digitalWrite(latchPin, HIGH);
      delay(50);
    }
  }
}

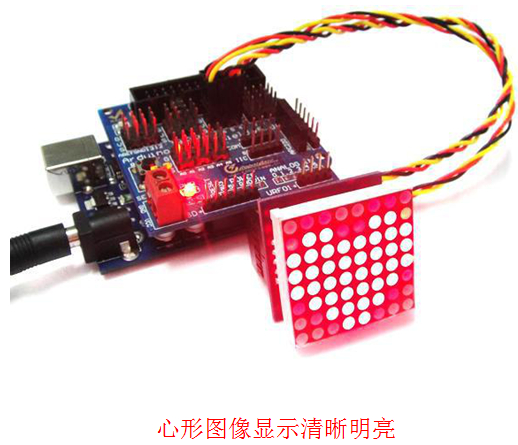

程序效果
